電力系統的“無縫接力”——深度解析自動雙電源轉換開關的三種關鍵類型
在手術室的無影燈下，在數據中心的主機房內，在工業流水線的控制中心里——當市電突然中斷，你是否想過，為什么這些場所的燈光和設備能夠瞬間切換至備用電源而毫不停頓？
這背后，正是自動轉換開關（ATSE）在默默守護著電力供應的連續性。今天，我們就來揭開雙電源自動轉換的奧秘。

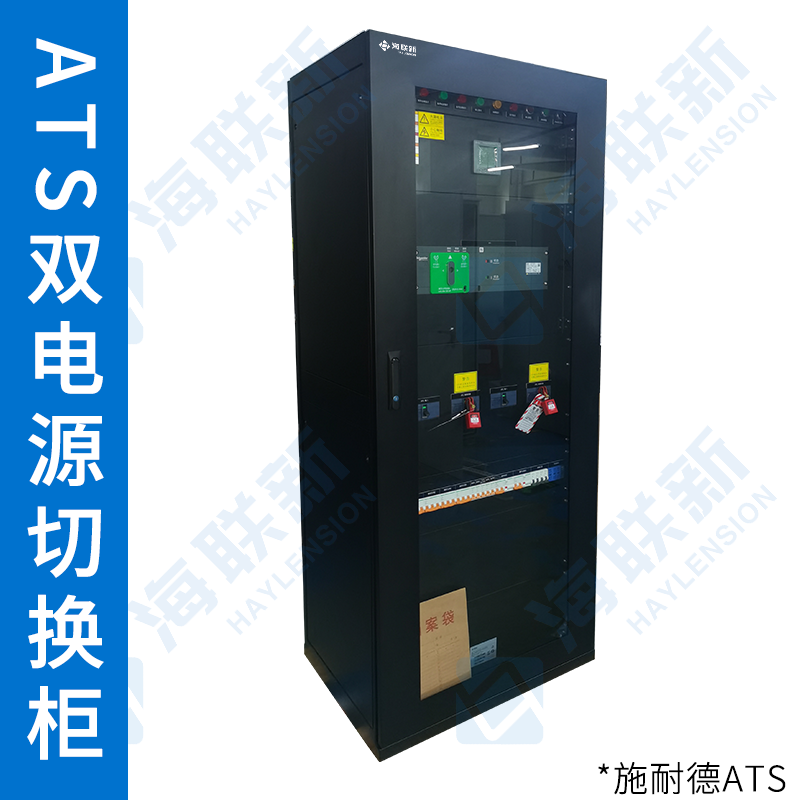

雙電源自動轉換開關（ATSE）是現代電力系統的關鍵保護設備。它的核心使命是在主電源失效時，自動、安全、快速地將負載切換到備用電源；當主電源恢復時，又能自動切回主電源供電。
? 典型應用場景
- 醫院手術室/ICU病房
- 數據中心服務器機房
- 消防應急照明系統
- 工業生產流水線
- 金融交易中心
根據轉換機制和時間特性的不同，雙電源轉換主要分為三類：

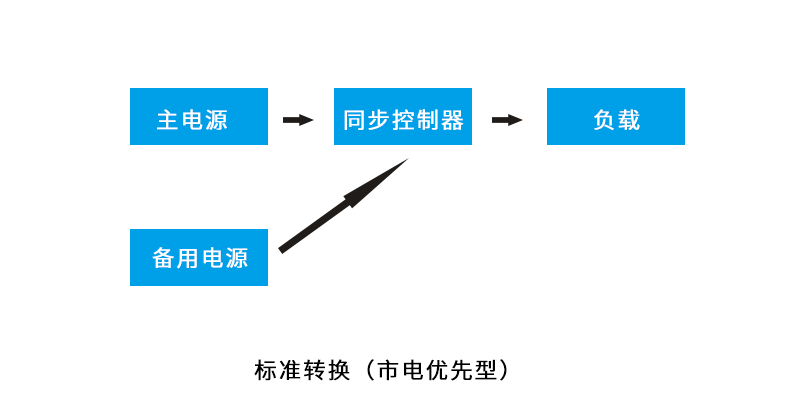

-持續檢測主電源（市電）狀態
-當檢測到市電故障（失壓、欠壓、缺相）
-立即斷開主電源觸點
-接通備用電源（發電機）觸點
-市電恢復穩定后自動切換回主電源
-轉換時間：≤1.5s（滿足多數設備需求）
-無中間過渡狀態
-普通商業建筑
-辦公場所照明
-非精密儀器設備
- 檢測到市電故障后
- 先進入預設延時（通常0-30分鐘可調）
- 延時結束后執行切換動作
- 切換回主電源時同樣需要延時確認
- 避免電網短暫波動導致的誤動作
- 給發電機預留啟動和穩定時間
- 防止頻繁切換損傷設備
- 柴油發電機組系統
- 存在大型電機啟動的工廠
- 對電源穩定性要求高的實驗室

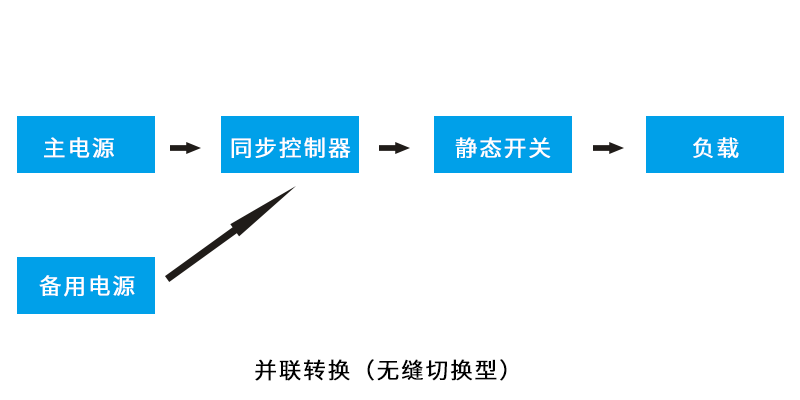

- 主備電源預先并聯同步
- 檢測到主電源故障時
- 在電源過零點瞬時完成切換
- 切換過程電壓波動＜5%
-切換時間：≤12ms
- 真正實現“無間斷供電”

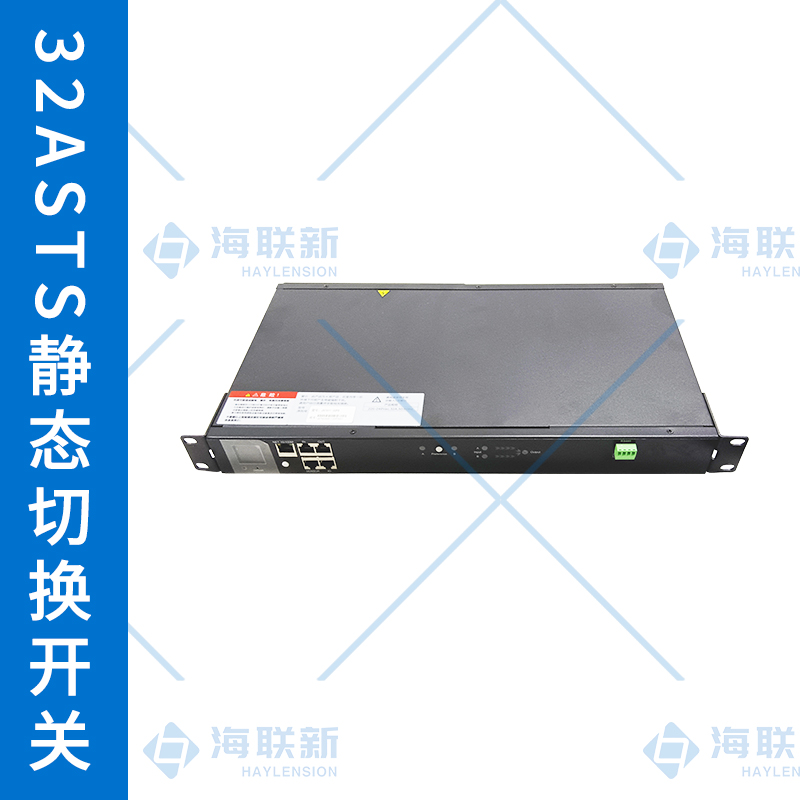

- 采用靜態開關（晶閘管）技術
- 心臟手術室醫療設備
- 半導體制造生產線
- 超算中心服務器集群
- 證券交易所交易系統
| 考慮因素 | 標準轉換 | 延時轉換 | 并聯轉換 |
|---|---|---|---|
| 切換時間 | ≤1.5s | 30s-5min | ≤12ms |
| 設備成本 | ★★ | ★★★ | ★★★★ |
| 適用負載 | 普通設備 | 電機類負載 | 精密儀器 |
| 電源適應能力 | 中等 | 強 | 極高 |
| 系統復雜度 | 簡單 | 中等 | 復雜 |
選型黃金法則：
> 轉換時間應小于負載設備允許的最大斷電時間。
1. 相位檢測： 必須確保主備電源相序一致
2. 電壓校準： 設定合理的欠壓保護值（建議≤85%Un）
3. 機械聯鎖： 防止主備電源同時接通
4. 定期測試： 每月模擬斷電切換測試
5. 散熱處理： 大電流設備需保證通風間距
1. 智能預測切換： 基于AI算法預測電網狀態
2. 混合能源管理： 集成光伏、儲能的多元切換
3. 數字孿生監控： 實時3D可視化運行狀態
4. 5G遠程診斷：支持毫秒級故障定位
> 電力專家提醒： 根據國家強制標準GB 50052-2009，特別重要負荷必須采用帶旁路隔離功能的ATSE設備，且應具備機械和電氣雙重聯鎖保護。
在萬物互聯的智能時代，電源連續性已成為數字社會的生命線。理解不同轉換類型的技術特性，根據實際需求科學選型，才能構建真正可靠的電力保障體系。
下次當您身處燈火通明的空間，不妨留意那些安裝在配電室里的"電力守門員"，正是它們無聲的切換動作，守護著現代文明的每一縷光明。
> 關鍵時刻的0.1秒，決定的是生產線上百萬產值，手術臺上的寶貴生命，亦或是千萬級數據的存亡。電源切換，從來不是簡單的電路開閉，而是一場精心設計的電力接力。
