抽屜柜的44mm隱形法則：框架尺寸≠實際安裝尺寸
“圖紙標注深度1000mm，現場安裝變1044mm？”——這不是尺寸欺詐，而是低壓抽屜式開關柜的行業設計通則！本文將用3分鐘說透柜體框架與總深度的關鍵差異，助你避開90%的安裝陷阱。
? 客戶提供的典型參數
H2000*W800*D1000mm
>>>此數據通常指框架主機結構尺寸（不含可拆卸部件）
H2000*W800*D1044mm（±2mm公差）
| 組件 | 厚度增加值 | 功能依據 |
|---|---|---|
| 前門板 | +20mm | 滿足IP防護等級（GB/T 7251.1） |
| 后門板 | +20mm | 電纜室檢修強制要求 |
| 并柜間隙 | +4mm | IEC 61439 防變形冗余 |
行業共識：安裝深度 = 框架深度 * 104.4%
GB/T 7251.1-2013 第5.4.3條
> “成套設備外部尺寸應包含門、蓋板等可拆卸部件，防護等級試驗需在完整裝配狀態下進行”
→ 解讀：門板厚度必須計入安裝尺寸
IEC 61439-2 附錄D
> “并柜安裝時，相鄰單元間隙≥2mm，凸出部件需納入總占位空間”
→ 解讀：門板外凸量不可忽略
| 品牌系列 | 框架深度 | 安裝總深度 | 增量比 |
|---|---|---|---|
| 西門子SIVACON | 1000mm | 1044mm | 4.4% |
| 施耐德 Okken | 1000mm | 1045mm | 4.5% |
| ABB MNS3.0 | 1000mm | 1040mm | 4.0% |
| 國產 GCS柜 | 1000mm | 1042mm | 4.2% |
規律揭示：無論歐系或國產柜，深度增量≈框架深度的4.2%~4.5%
>向客戶提供尺寸定義選擇清單
您提供的尺寸是：
□ 純框架尺寸（不含門）
□ 含門安裝尺寸

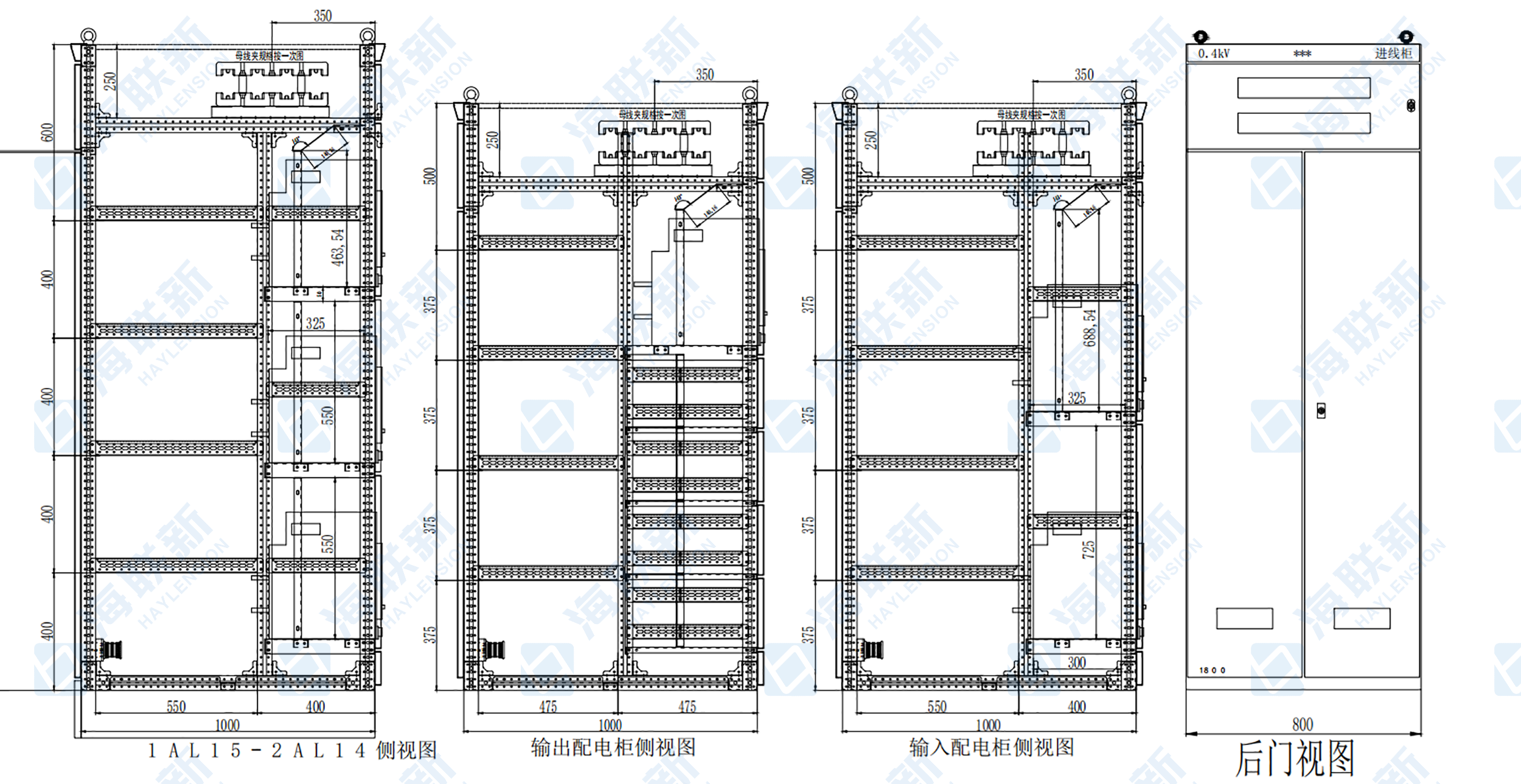

【設計基準】H2000*W800*D1000（框架凈尺寸）
【安裝邊界】H2000*W800*D1044（含門板總尺寸，±2mm公差）
> - 使用SOLIDWORKS等工具驗證：
> - 門板90°開啟無干涉
> - 并柜間隙≥2mm（IEC 61439）
> - 電纜室深度≥彎曲半徑×1.5（DL/T 404）
當基礎預留不足時，優先選擇：
?1. 后門內嵌設計：犧牲50mm電纜室空間，減薄20mm總深度
?2. 前門鉸鏈側裝：避免并柜時門板疊加增厚
?3. 非標定制公差：與制造商約定框架深度負偏差（需重新做型式試驗）
> ?? 注：修改門板結構需重新通過GB/T 7251.1的防護等級（IP30/IP40）驗證
44毫米的工程哲學，
在低壓抽屜柜的鋼鐵世界里，
44mm是機械與電氣的美學平衡——
它承載著門板防護的職責，
維系著并柜間隙的呼吸，
更守護著每一位電氣工程師的職業尊嚴。
記住這條黃金等式：
> 框架深度 + 44mm = 安全安裝的起跑線
