數據中心低壓配電解決方案
方案簡介：
數據中心的配電系統是將市電、發電機以及UPS等電源安全可靠的分配至相關負荷。因此數據中心的配電系統應按以下幾點進行規劃設計：
1、可行性，配電系統是接受與分配電能的綜合體，其組成受空間、溫度、濕度等諸多因素影響，配置配電系統必須考慮其可行性。
2、可靠性，供電可靠性是指供電系統不間斷供電的可靠程度。應根據負荷等級來保證其不同的可靠性。在設計時，不考慮雙重事故。
3、安全靈活性，供電系統的線路應保證在正常運行和發生事故時操作和檢修方便、運行維護安全可靠。為此，應簡化線路，減少供電層次和操作程序。
4、經濟性，配電方案在滿足生產要求和保證供電質量的前提下應力求簡單，以減少投資和運行費用，并應提高供電安全性。
5、前瞻性，配電方案應保證便于將來發展，同時能適應分期建設的需要。

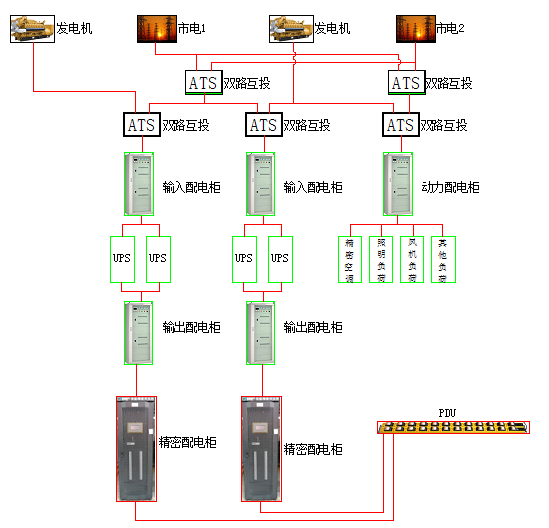

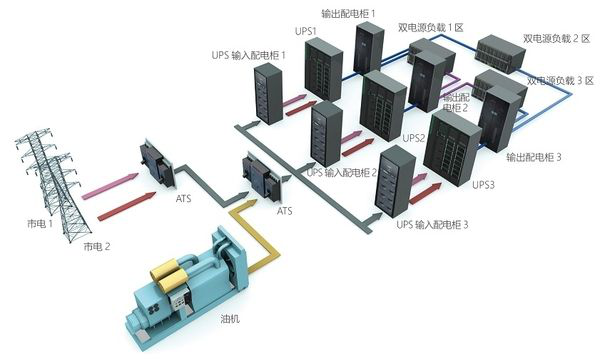

數據中心配電系統示意
海聯新公司結合數據中心配電系統的特點和多年來在數據中心能源建設積攢的經驗，設計開發了一整套數據中心配電設備，滿足數據中心所有用電設備的用電需求。涵蓋前端受電單元、中端饋電單元、末端配電單元：
主受電ATS柜：作為主備雙電源轉換用的配電柜
1、額定電流63A~4000A可選；
2、市發電轉換柜
3、應急照明控制柜
動力配電柜：分配電能使用的配電柜
1、額定電流63A~630A可選
2、照明配電柜
3、風機、水泵控制柜
4、精密空調配電柜
5、其他負荷配電柜
UPS輸入配電柜：將市電或發電電源分配至UPS柜中的配電柜
UPS輸出配電柜：從UPS饋線回路分配電源至精密列頭柜的配電柜
智能精密列頭柜：將電源分配至各服務器機柜PDU的配電柜
PDU：給機柜中各服務器供電使用

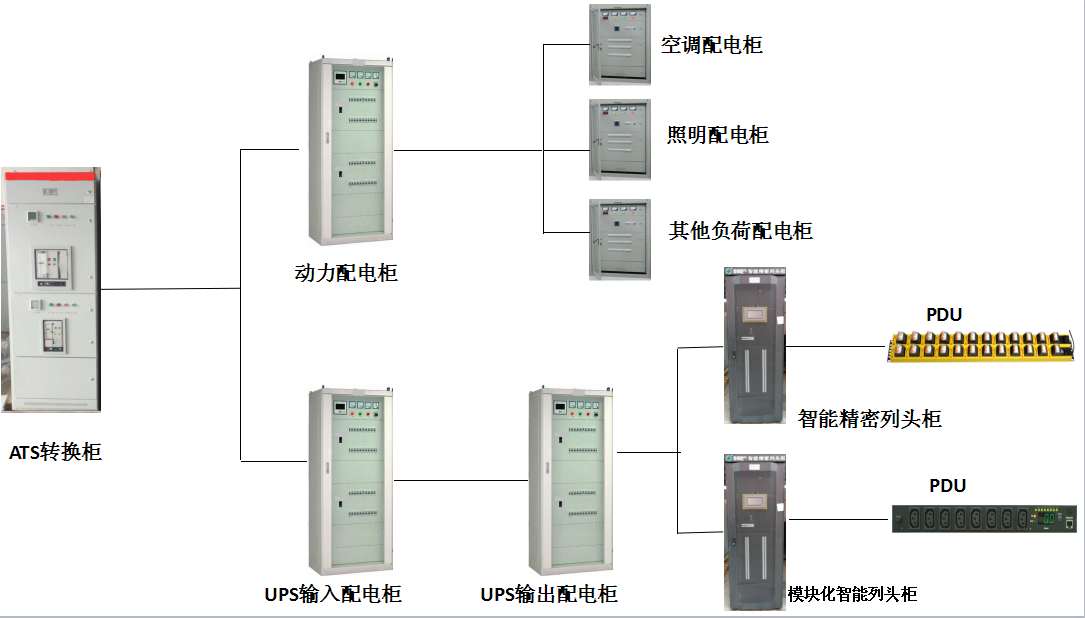

產品架構
