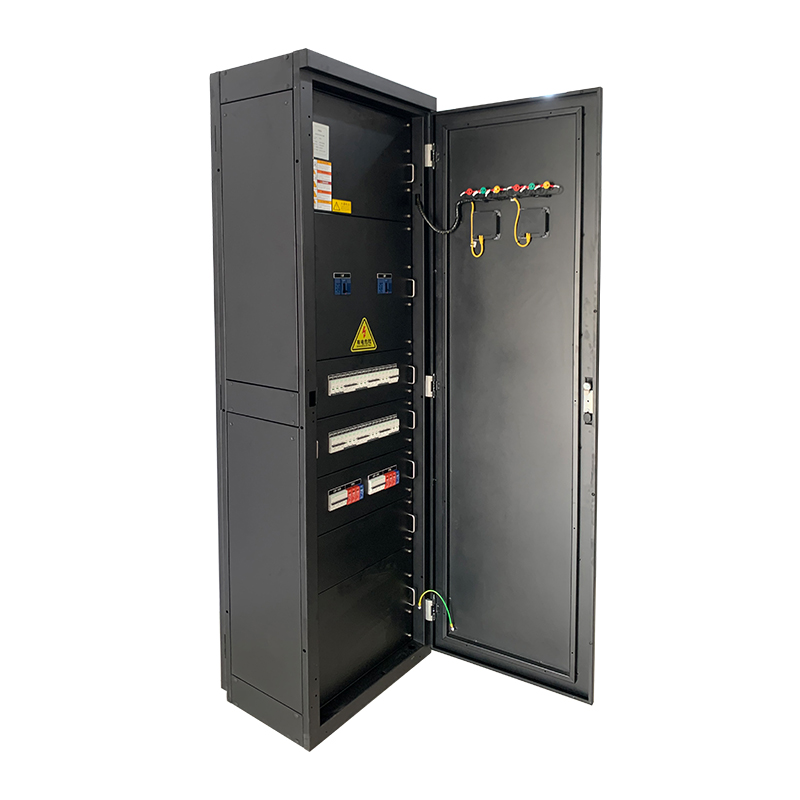

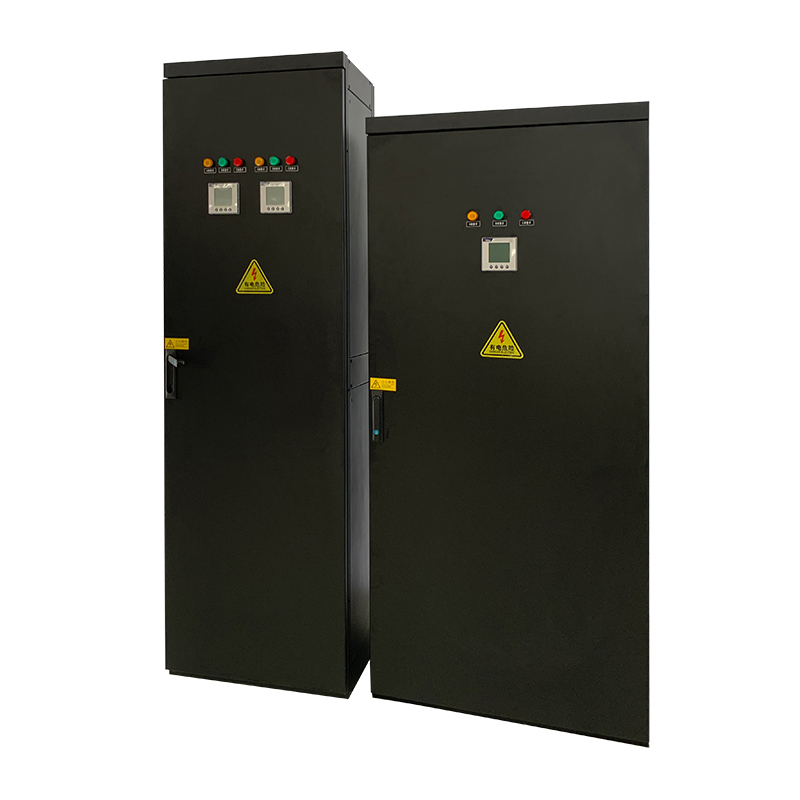

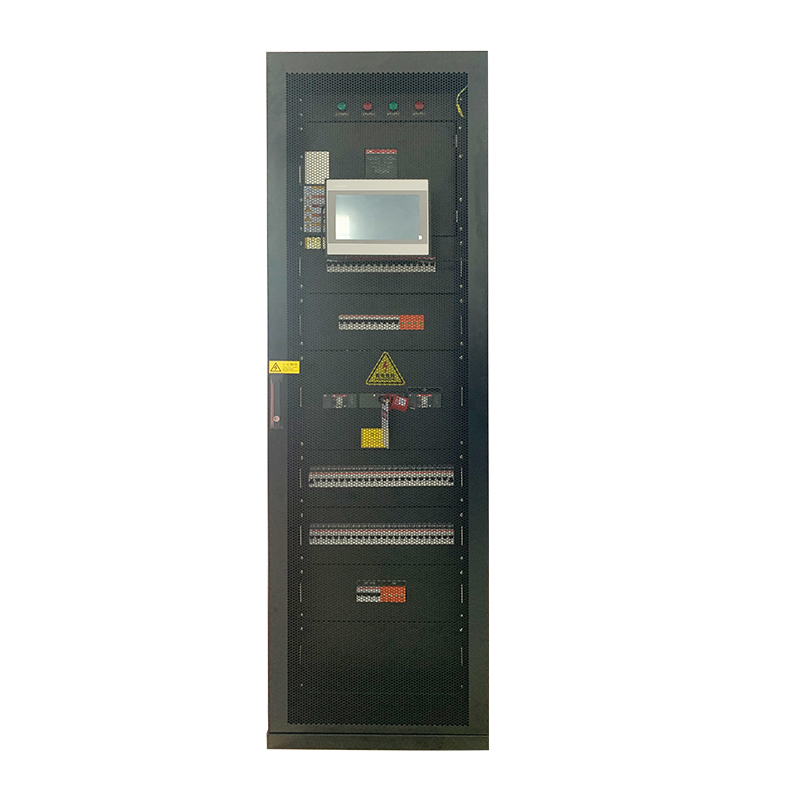

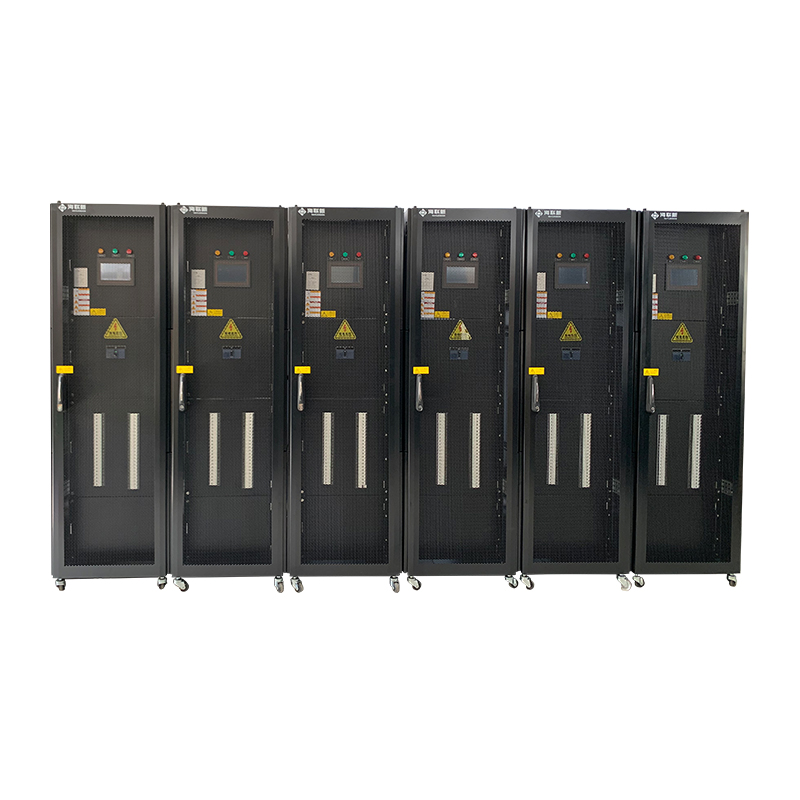

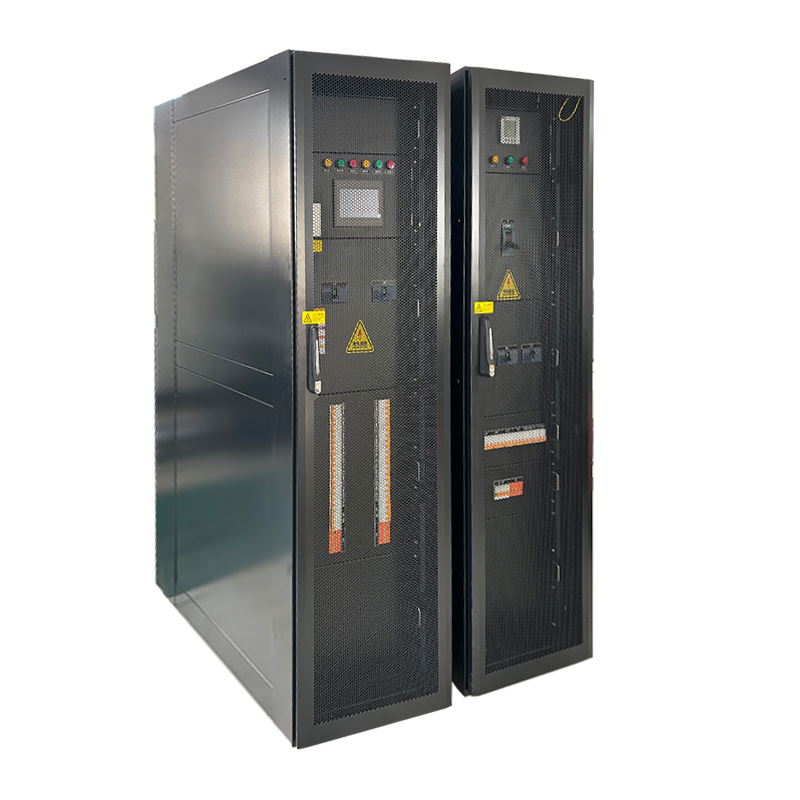

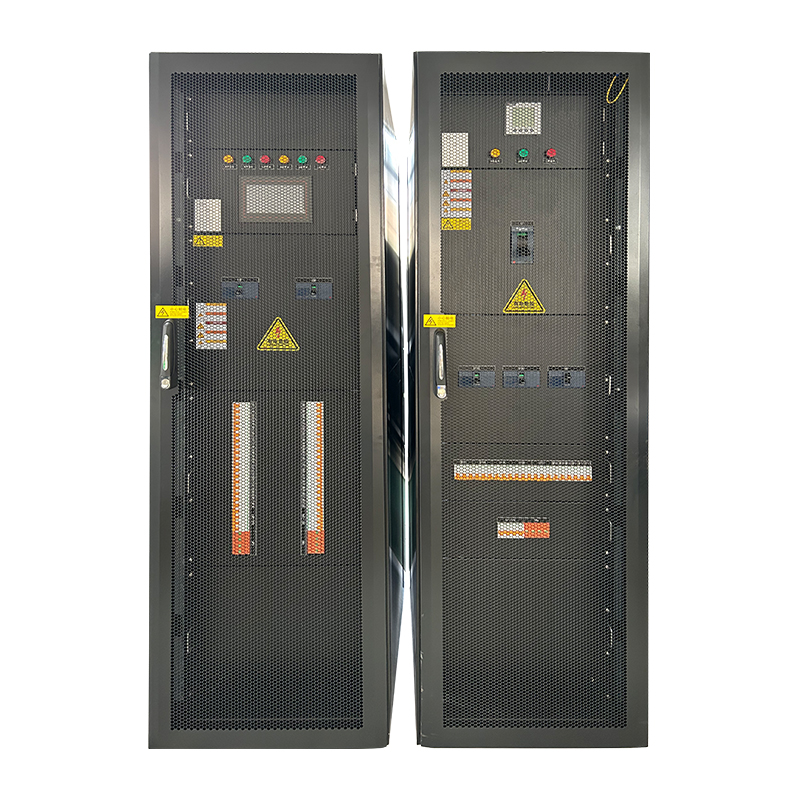

結構：精密列頭柜

  尺寸：600*1000*2000（標準網絡機柜）

  容量：20K—300K

  輸出：多達168路分路

  顯示：7寸LCD觸摸屏

  提供輸入電能品質偵測及輸出分路電流管理功能

應用場景

中小型企業、大型企業分支機構、銀行網點等小型化數據中心精密系統

網絡、通信系統、自動控制系統的精密系統

特性與價值

>斷路器

1. 采用國際知名品牌施耐德、ABB、西門子等，也可根據客戶需求選擇其他知名品牌產品。

2. UPS輸出分路為關鍵性負載供電，如服務器機柜，輸出分路21路為1組，可配置8組，即提供168路單相輸出或56路三相輸出。

3. 輸出開關為常規的微型斷路器，也可選擇熱插拔斷路器。

4. 可選擇額定電流10-63A，1-3P的常規微型斷路器。

5. 可選用熱插拔斷路器：

   5.1. 具備取電相位的調整能力，輕松實現3相不平衡的靈活調整；

   5.2. 可在不斷電的情況下，在線增加輸出分路，進行開關更換。

>防雷單元

1. 標配C級防雷器及短路故障保護開關，防雷器標稱放電電流20KA，最大放電電流40KA，有效地防止雷擊浪涌對機房設備的危害，防雷失效時會有顏色指示，并且故障保護開關提供了短路保護；

2. 可選配B級防雷器，防雷器標稱放電電流40KA，最大放電電流80KA。

>UPS輸出分路電流偵測功能

1. 實時監控各輸出分路的電流，并可設定各輸出分路電流異常的預告警值，如16A開關，設定報警值為14A，則負載超過14A就報警，可預先發現故障或人為操作隱患，避免過載時，開關切斷電源，造成整個機柜設備斷電。

>選件-EPO緊急停機功能

1. EPO緊急停機功能，是選件。如果主輸入斷路器設置緊急斷電按扭，當出現緊急情況時可以對其操作，切斷輸入電源，保護柜內安全，并設置了遠程EPO接點，可遠程實現此功能。

>選件-UPS輸出分路電壓偵測及開關狀態偵測

1. 電壓采樣模塊可偵測輸出分路的電壓及開關狀態偵測。

2. 如當分路發生異常狀況時，分路空氣開關跳脫的保護后，能立即偵測到此狀況，并發出告警信號，以便相關人員及時處理，避免設備中斷造成的損失。

>選件-隔離變壓器

1. 隔離變壓器為可選配置，最大可配置容量75K

2. 該變壓器的輸出額定功率與精密柜連續工作時滿載額定功率相同，對輸入電源起到隔離干擾、有效解決零地電壓、達到計算機級接地保護的目的；

3. 我們還為變壓器設計可靠的散熱方案，確保變壓器工作在一個合適的環境溫度下，以延長變壓器的使用壽命。同時在變壓器內置一個溫度開關，如果變壓器溫度過高（此告警值可按客戶需求設計），交流監控系統會偵測到此異常，并在觸摸屏上立即發出告警信號，讓用戶發現安全隱患，及早規避風險。

>聲光告警功能

1. A,B,C相指示燈：指示主路三相是否有電，有電的時候燈亮，沒電的時候燈滅；

2. 系統正常指示燈：系統無故障時顯示綠色，同時故障指示燈滅

3. 系統故障指示燈：系統有故障時顯示紅色，同時正常指示燈滅

4. 聲音報警器：位于上門板里面，指示系統是否正常，正常不發聲，故障發出鳴叫，本身不亮；

5. 屏蔽按鈕：當系統有異常時，聲音報警器發出聲音告警，同時故障指示燈顯示紅色，正常指示燈滅。操作人員可以按下按鈕，以屏蔽聲音告警器的鳴叫，但是故障指示燈的告警不會被屏蔽，指示燈還是會顯示紅色，直到故障消除，故障指示燈會滅，正常指示燈才會顯示綠色，這個時候，要將屏蔽按鈕復位，有新告警發生，聲音報警器才會再次鳴叫。
