數據中心配電柜的“悄悄話”：電力數據如何傳到你的電腦？
大家好！提到數據中心機房的配電柜，大家第一反應肯定是：供電的！沒錯，它的核心使命就是安全、可靠地把電力精準輸送給每一臺服務器和網絡設備，保障業務永不掉線。
但你知道嗎？現代智能配電柜可不僅僅是“悶頭干活”，它還是個會“打報告”的能手！它能實時監測自身的“健康狀況”和電力參數，比如電壓穩不穩、電流大不大、電用了多少、開關有沒有跳閘等等。這些電力監控?cái)?shù)據，對于保障機房安全、優化能耗、預防故障至關重要。
那么問題來了：這些寶貴的電力數據，是如何從配電柜“跑”到運維工程師的監控電腦上的呢？ 今天就來揭秘幾種常見方式！
重要提示：配電柜本身不傳輸服務器產生的業務數據（比如你刷的視頻、網頁內容）。

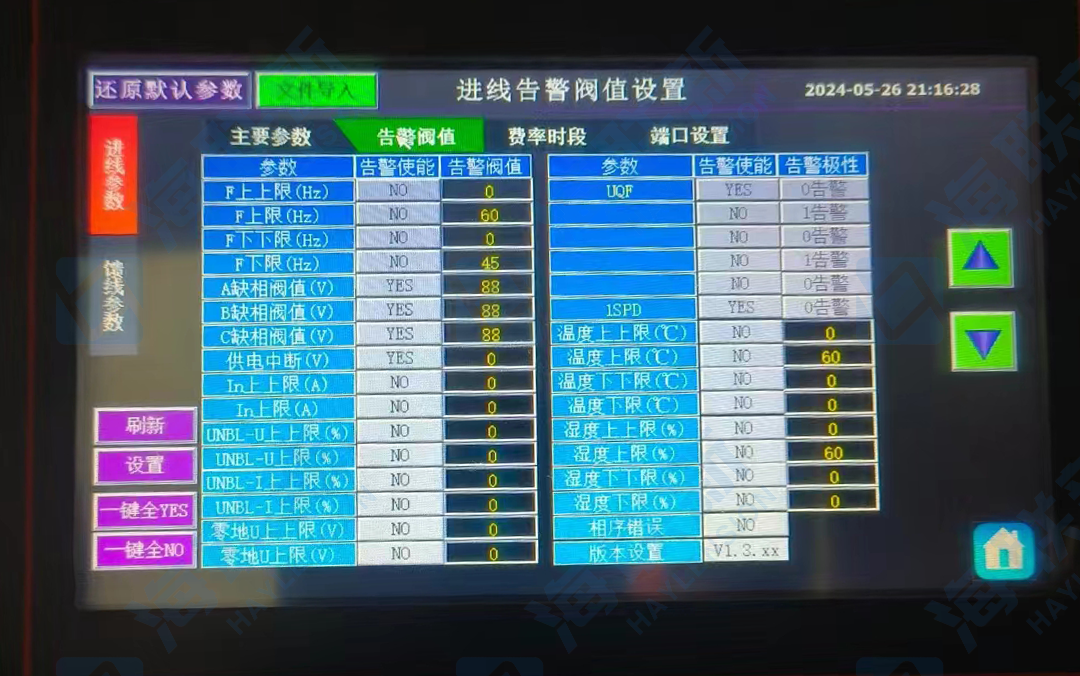

它傳輸?shù)氖牵?電壓、電流、有功/無功功率、功率因數、頻率、電能消耗(kWh)、開關/斷路器狀態（開/合/故障）、溫度、告警信息等運行狀態和電力參數。
原理： 這是工業控制和樓宇自動化的“常青樹”。配電柜內部的智能電表、狀態傳感器等通過RS485總線手拉手連在一起。
如何到電腦？
串口直連 (少見)： 電腦有串口？且距離很近？專用線直連即可。但現代電腦基本沒串口了。
串口服務器 (主力方案！)： 這個小盒子是“翻譯官+網卡”！它把配電柜的RS485信號轉換成TCP/IP網絡信號（網線或WiFi），然后接入機房局域網。你的監控電腦通過網絡就能訪問它，讀取Modbus數據。
優點： 成熟可靠、成本低、抗電氣干擾強（機房環境友好）。
缺點： 速度較慢、布線距離有限（需中繼）、需要額外買“串口服務器”。
原理： 高端或新型智能配電柜/內置網關，自帶網口，天生會說“網絡語言”(TCP/IP)。
如何到電腦？簡單粗暴！一根網線（Cat5e/Cat6）把配電柜接到機房交換機。只要電腦在同一網絡（或能路由到），輸入配電柜的IP地址就能直接“對話”。
常用“網絡語言”(協議)：
Modbus TCP： Modbus RTU的“網絡升級版”，最流行！
SNMP： 網管設備標準協議，不少配電柜支持。
BACnet/IP： 樓宇自控常用，大型數據中心可能集成。
HTTP/HTTPS (Web API)： 新潮設備可能提供網頁界面或編程接口。
廠商私有協議： 特定品牌可能有自己的“方言”。
優點： 速度快、利用現成網絡、傳輸距離遠、方便集成IT系統/DCIM。
缺點： 設備本身成本通常更高、需要管理IP地址、網絡安全配置要求高。
原理： 主要用于工廠車間。柜內傳感器走特定的工業總線。
如何到電腦？ 需要一個“協議翻譯網關”，把現場總線語言（如Profibus）轉換成Modbus RTU/TCP或以太網TCP/IP，才能接入網絡被電腦理解。
優點： 在其領域極其可靠高效。
缺點： 在數據中心不如前兩者普及，需額外網關，增加復雜性和成本。
原理： 配電柜內置無線模塊或外接無線網關。
如何到電腦？ 數據“飛”到無線接入點/基站，再進入有線網絡或互聯網，最終抵達監控平臺（本地或云端）。
適用場景：
布線困難或成本高的區域。
改造項目，不想動原有線纜。
臨時機房或偏遠站點監控。
作為有線網絡的備份通道。
優點： 安裝靈活，省布線。
缺點： 可能受信號干擾/遮擋、覆蓋范圍限制、需關注安全加密（非常重要！）、依賴電池供電（部分場景）。核心機房，有線仍是首選！

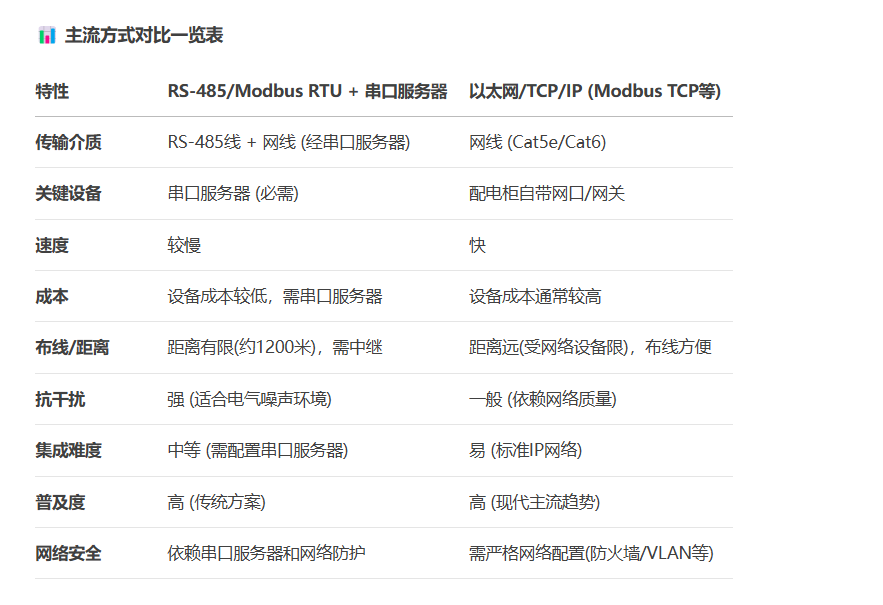

1. 數據本質： 傳輸?shù)氖请娏ΡO(jiān)控?cái)?shù)據，非業務流量。
2. 智能是基礎：配電柜或關鍵部件（智能斷路器、電表、監控單元）必須有數據采集和通信能力。
3. 協議轉換是常態： RS485/現場總線數據，通常需串口服務器或網關轉換成TCP/IP，才能被電腦訪問。支持以太網是趨勢。
4. 軟件是大腦：電腦上需要安裝監控軟件
廠商專用軟件
SCADA系統
DCIM (數據中心基礎設施管理) 系統
樓宇管理系統 (BMS)
通用Modbus工具
軟件負責連接、讀取、解析、顯示、存儲數據和發出告警。
5. 安全隔離：強烈建議將電力監控網絡與生產業務網絡進行隔離（物理隔離或VLAN隔離），提升安全性。
1. 確認接口： 查看配電柜支持 RS485 (Modbus RTU) 還是 以太網 (Modbus TCP等)。
2. RS485方案：
購買安裝 串口服務器。
用RS485線連接配電柜和串口服務器。
用網線將串口服務器接入機房專用監控網絡交換機。
3. 以太網方案： 直接用網線將配電柜的網口接入接反專用監控網絡交換機。
4. 配置軟件：
在監控電腦上打開你的 DCIM/監控軟件。
RS485方案： 添加設備，類型選Modbus TCP (或?qū)?yīng)協議)，地址填串口服務器的IP地址和端口號。
以太網方案： 添加設備，類型選Modbus TCP (或配電柜實際協議)，地址填配電柜自身的IP地址和端口號。
配置通信參數（波特率等 RS485方案需要）和寄存器地址映射（按設備手冊）。
5. 坐等數據：配置成功！軟件界面將實時展示電壓、電流、功率、狀態等關鍵信息，告警也能及時彈出。
運維小貼士
DCIM系統是王道： 將配電柜數據集成到DCIM系統中，能實現與空調、UPS、環境監控等數據的聯動分析和統一管理，價值巨大！
文檔！文檔！文檔！ 務必保存好配電柜的通信協議手冊和寄存器地址表，配置軟件時離不開它。
安全第一： 處理配電柜通信接線時，務必遵守安全規程，確保在安全條件下操作，警惕觸電風險！網絡隔離配置也要做好。
冗余考慮： 對于極其重要的配電柜，通信鏈路也可以考慮冗余設計哦。
最后再強調： 別指望從配電柜直接拉根線就能看到服務器上的業務數據！它只關心和報告自己的“本職工作”——電。
你們機房的配電柜用的哪種通信方式？有沒有遇到過數據傳輸?shù)摹翱印保炕蛘邔?duì)DCIM集成有什么心得？歡迎在評論區留言分享！
