數據中心/機房“心臟”與“末梢神經”
在數據中心、通信機房、變電站等對供電連續性要求極高的場所，直流電源系統是保障核心設備穩定運行的“生命線”。而“直流屏”和“直流列頭柜”作為這條生命線上的兩大關鍵節點，常被混淆。它們雖都帶“直流”二字，職責定位卻天差地別！今天，我們就來一次深度拆解，讓你徹底分清誰是“心臟”，誰是“末梢神經”。
想象一下人體的血液循環系統：

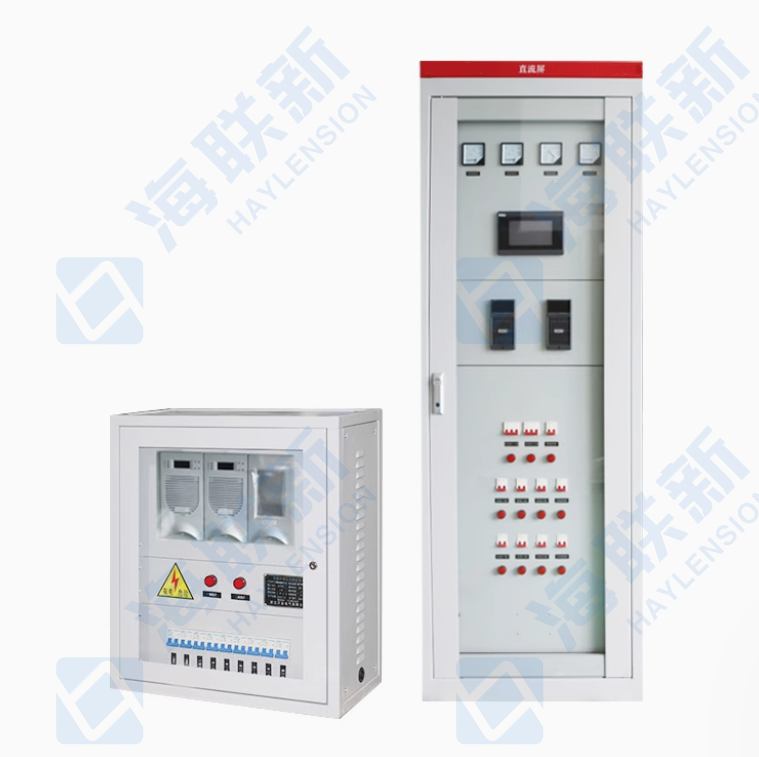

直流屏 (DC Power Panel/Screen) 就像是系統的“心臟”兼“總控中心”。
職責： 負責將輸入的交流電 (AC) 轉換成穩定可靠的直流電 (DC) (常見48V或+24V)，管理蓄電池組的充放電（斷電時的“能量包”），對整個系統進行集中監控、告警和保護，并通過大容量回路將直流電進行一次分配（主要輸送給下游的列頭柜）。
位置： 通常位于獨立的電力室、主配電機房。

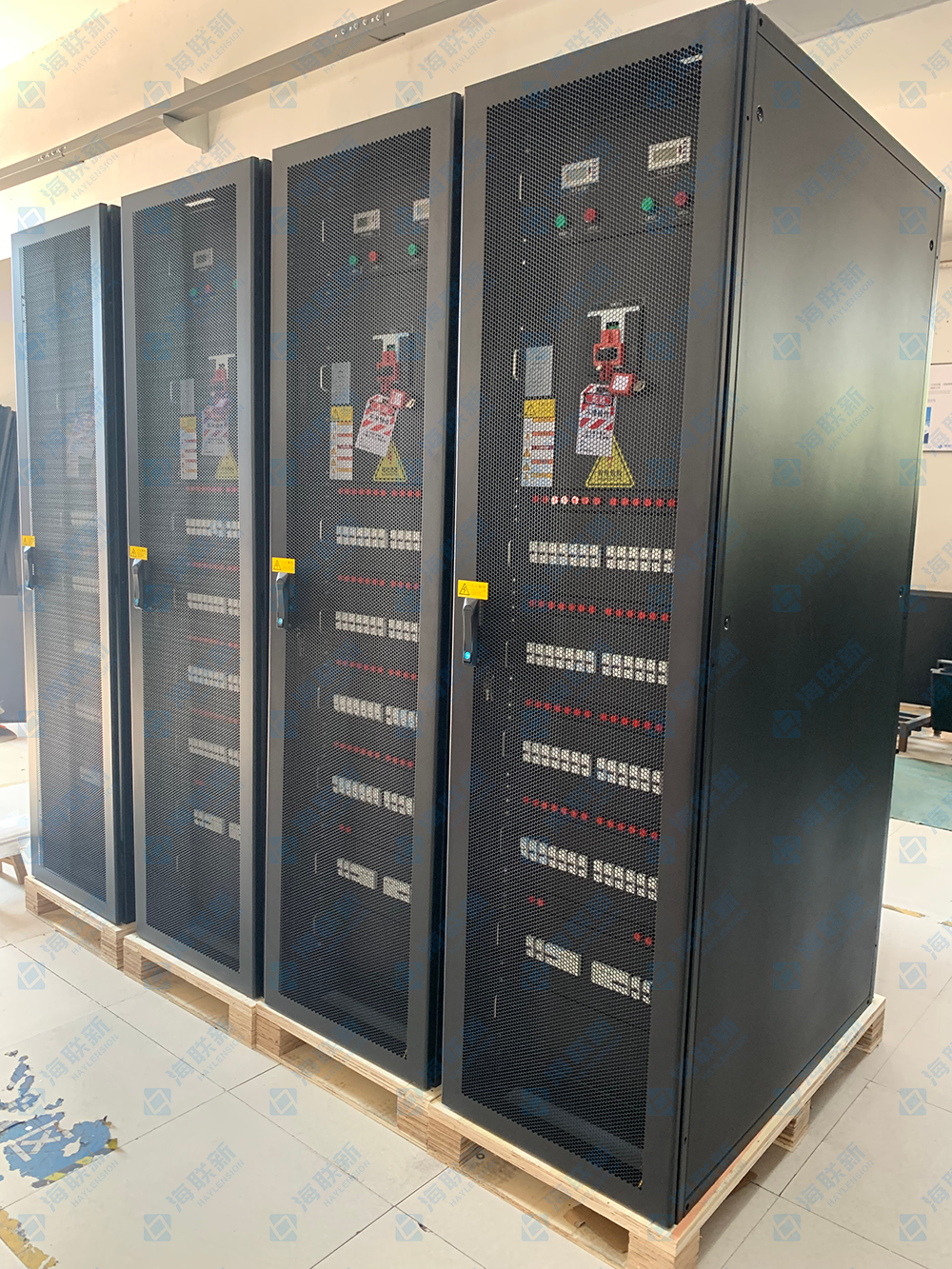

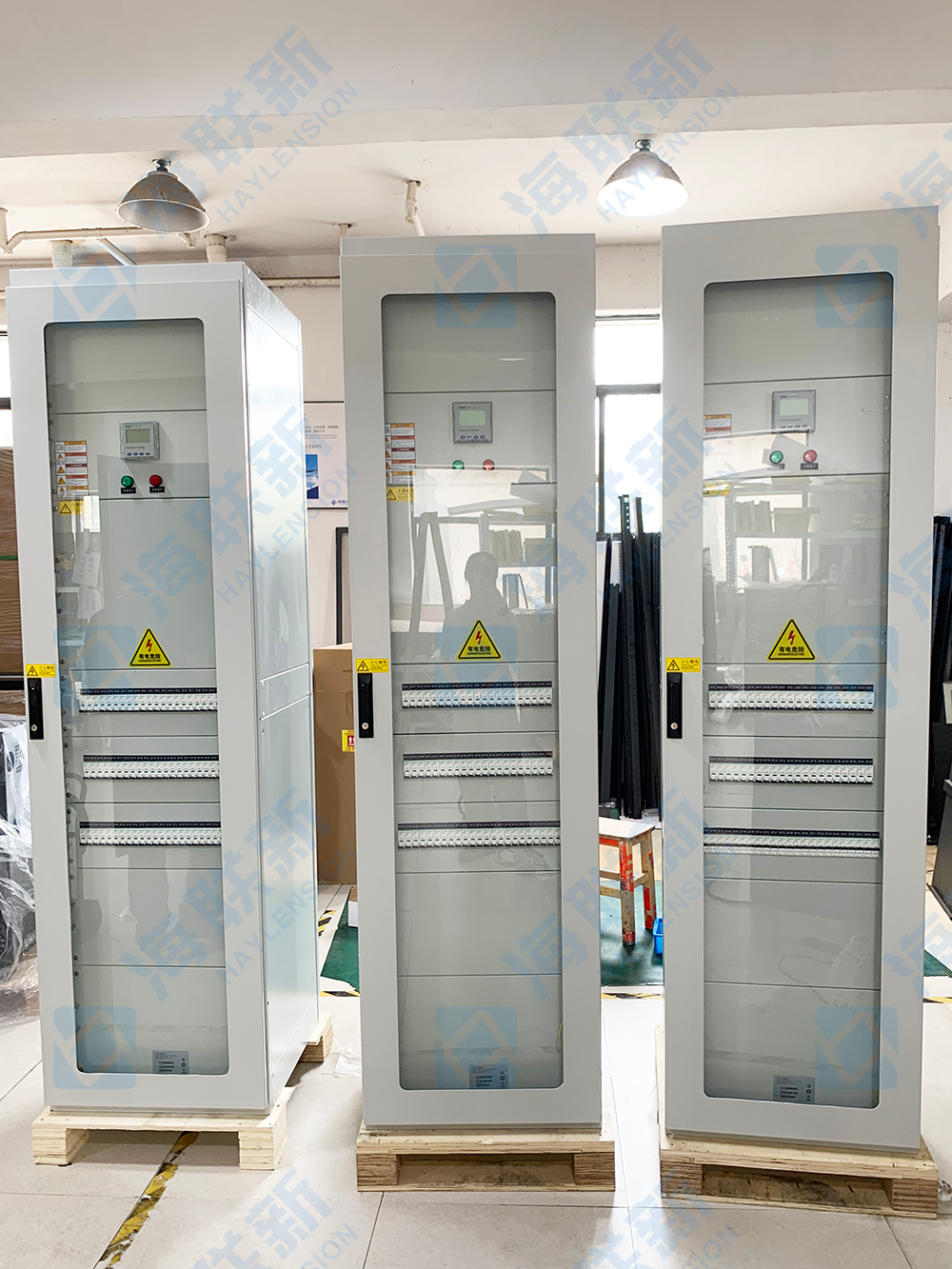

直流列頭柜 (DC Power Distribution Cabinet/PDU) 則如同遍布全身的“末梢神經”與“精細分配點”。
職責： 接收來自直流屏的“主干”直流電，通過大量小型斷路器或熔斷器，將電能安全、精確地分配到同一列（或區域）的最終用電設備（如服務器、交換機、路由器、存儲設備、通信設備等）。核心在于支路保護和末端狀態監測。
位置： 直接部署在設備機房內，通常安裝在服務器機柜列或設備列的端頭（故稱“列頭柜”），緊鄰負載。
一句話總結：直流屏是直流系統的源頭和大腦，直流列頭柜是負載端的執行者和哨兵。

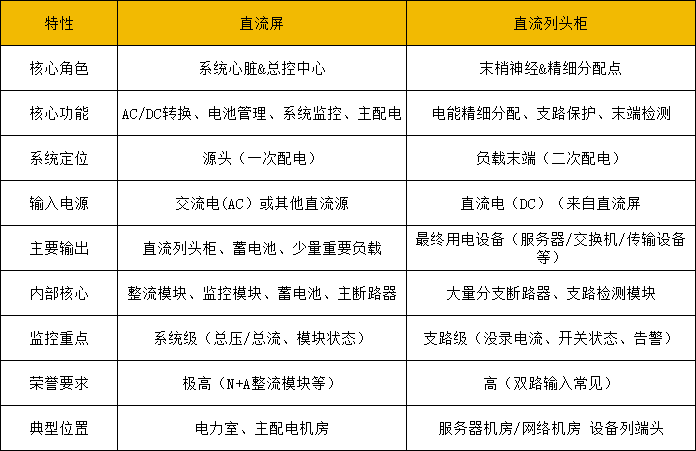

AC轉DC的核心模塊
充電、放電切換、狀態監控（電壓、溫度、內阻）。
監控輸入AC、輸出DC總壓/總流、電池狀態、模塊狀態、溫度；告警過壓、欠壓、過流、故障等；配備主斷路器/熔斷器。
輸出給下游直流列頭柜（主）及少量極高重要負載。
高可靠性 & 冗余： 整流模塊通常配置N+1或更高冗余，確保核心轉換不間斷。
輸出回路少，容量大： 承載的是主干電流。
監控宏觀系統健康： 關注整體參數。
將直流屏來的電，通過數十甚至上百個分支回路精準送達每一臺設備
每個輸出回路配備獨立微型斷路器（MCB）或熔斷器，實現過流/短路保護，故障隔離，避免“一顆老鼠屎壞一鍋粥”
實時監測每個支路的電流（關鍵！）電壓、開關通斷狀態，提供支路過載、跳閘等告警。高級柜支持電量計量。
面板顯示、狀態指示燈
海量分支回路： 滿足密集設備供電需求。
輸入為直流電： 直接來自直流屏。
監控微觀負載狀態： 關注每個末端設備的用電細節。
物理形態： 多為細高型，適應列端安裝。
冗余設計： 通常支持雙路輸入（來自不同直流屏/母排），保障單路電源故障時負載不斷電。
部署在 Power Room (主電力間)，為整個機房或區域提供直流電源和電池后備。
直流列頭柜： 部署在 IT Room (服務器房) 的每一列服務器/網絡機柜的端頭，為該列所有IT設備供電并提供保護監測。
直流屏： 在電力室為基站控制器、傳輸設備等提供48V直流主電源。
直流列頭柜： 在設備區列頭，為成排的交換機、路由器、服務器等設備分配電源。
直流屏： 在繼電保護室，為保護裝置、自動裝置、斷路器操作等提供控制電源(+110V/220V等)及蓄電池后備。
直流列頭柜： 在保護屏柜區域或就地設備間，為多面保護屏柜內的裝置提供精細配電。
它們的關系是串聯協作： 交流市電 → 直流屏 (AC/DC轉換 + 儲能 + 總控) → 直流列頭柜 (精細分配 + 支路保護 + 監測) → 最終負載設備。任何一個環節失效，都可能威脅到關鍵負載的供電安全。
確各自功能和位置，才能合理布局電力室與設備機房空間，設計電纜路由和容量。
清楚所需的核心功能（整流模塊功率/數量？電池容量？需要多少分支路？監測精度？），避免錯配或浪費。
了解接口標準（輸入輸出端子、通訊協議）和安裝要求（承重、散熱、維護通道）。
故障定位：系統級問題（如總壓異常）找直流屏；單個設備或支路問題（如跳閘、電流異常）先查列頭柜。
監控側重：運維平臺需同時關注直流屏的系統健康度（總指標、電池狀態）和列頭柜的負載細節（每條支路的電流、告警）。
維護操作：直流屏維護涉及整流模塊更換、電池測試等高風險操作；列頭柜維護更多是分支開關操作、回路測量。
總結
直流屏和直流列頭柜，一個坐鎮后方掌控全局能量命脈，一個深入前線保障末端用電安全。它們?nèi)缤绷鞴╇娤到y(tǒng)的“任督二脈”，共同構筑起關鍵基礎設施的可靠能源底座。清晰理解兩者的本質區別與協作關系，是設計、建設、運維好高可用性電力系統的基石。
下次走進機房，不妨找找看：哪臺是默默工作的“心臟”直流屏，哪臺又是守護設備列安全的“末梢神經”列頭柜？
