黃金搭檔 - 配電柜與UPS不間斷電源

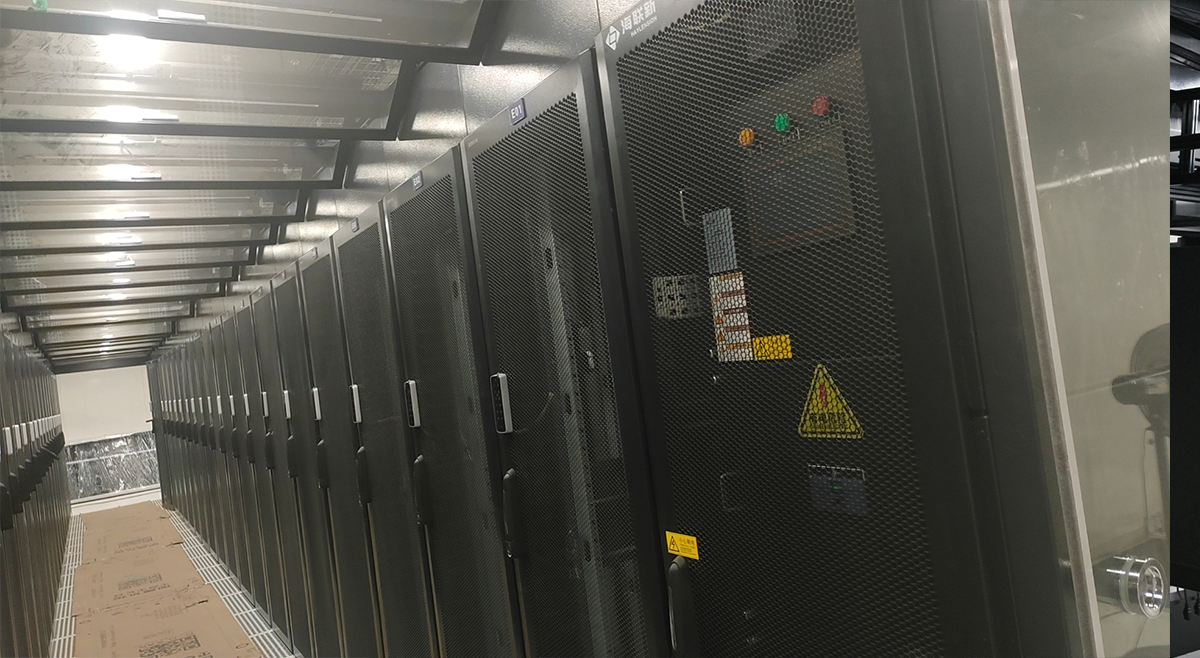

在當今數字化時代，數據中心扮演著至關重要的角色，堪稱是數字世界的“心臟”。它就像是一個巨大的智能倉庫，承擔著存儲、處理海量數據的重任，我們?nèi)粘Ｊ褂玫母鞣N互聯網服務，比如線上辦公、網絡購物、視頻娛樂、遠程教育等等，背后都離不開數據中心對數據的管理和運算支持。
而數據中心內部有著眾多的服務器、存儲設備以及各類網絡交換設備等，這些設備對電力供應的穩定性和持續性有著極高的要求。服務器需要持續不斷地運行來保證數據的實時處理和傳輸，如果電力供應出現哪怕是短暫的中斷，正在進行的數據處理任務就可能被迫中斷，導致數據丟失或者出現錯誤，就好比正在流水線上組裝的精密產品，突然停電了，那半成品可能就報廢了，后續還得花費大量時間和精力去修復或者重新處理。并且，頻繁的電力波動也會影響這些設備的使用壽命，加速硬件老化，增加故障發生的概率，進而影響整個數據中心的正常運行，影響到依靠其提供服務的千千萬萬的用戶體驗。
市電，也就是我們?nèi)粘Ｉ钪杏晒╇姴块T提供的公共電力，雖然能夠滿足大多數普通場所和設備的用電需求，但對于數據中心這樣對電力要求苛刻的場所來說，卻存在不少問題。
一方面，市電可能會出現斷電的情況。這可能是由于自然災害，比如暴風雨、地震等破壞了供電線路；也可能是供電系統本身出現故障，像是變電站設備故障、輸電線路檢修等原因?qū)е?。哪怕是短暫的斷電，對于?shù)據中心而言都是難以承受的，就像前文所說，會造成數據丟失、設備異常等后果。
另一方面，市電的電壓往往并不穩定，存在波動現象。例如，在用電高峰時段，由于大量電器同時使用，電網負載過大，就可能導致電壓下降，出現電壓跌落（Sag or Brownout）的情況。
另外，市電還可能存在頻率偏移（Frequency Variation）的問題，也就是市電頻率的變化超過3HZ以上，這通常是由于應急發電機的不穩定運行或由頻率不穩定的電源供電所致，同樣會影響到數據中心設備的穩定運行。

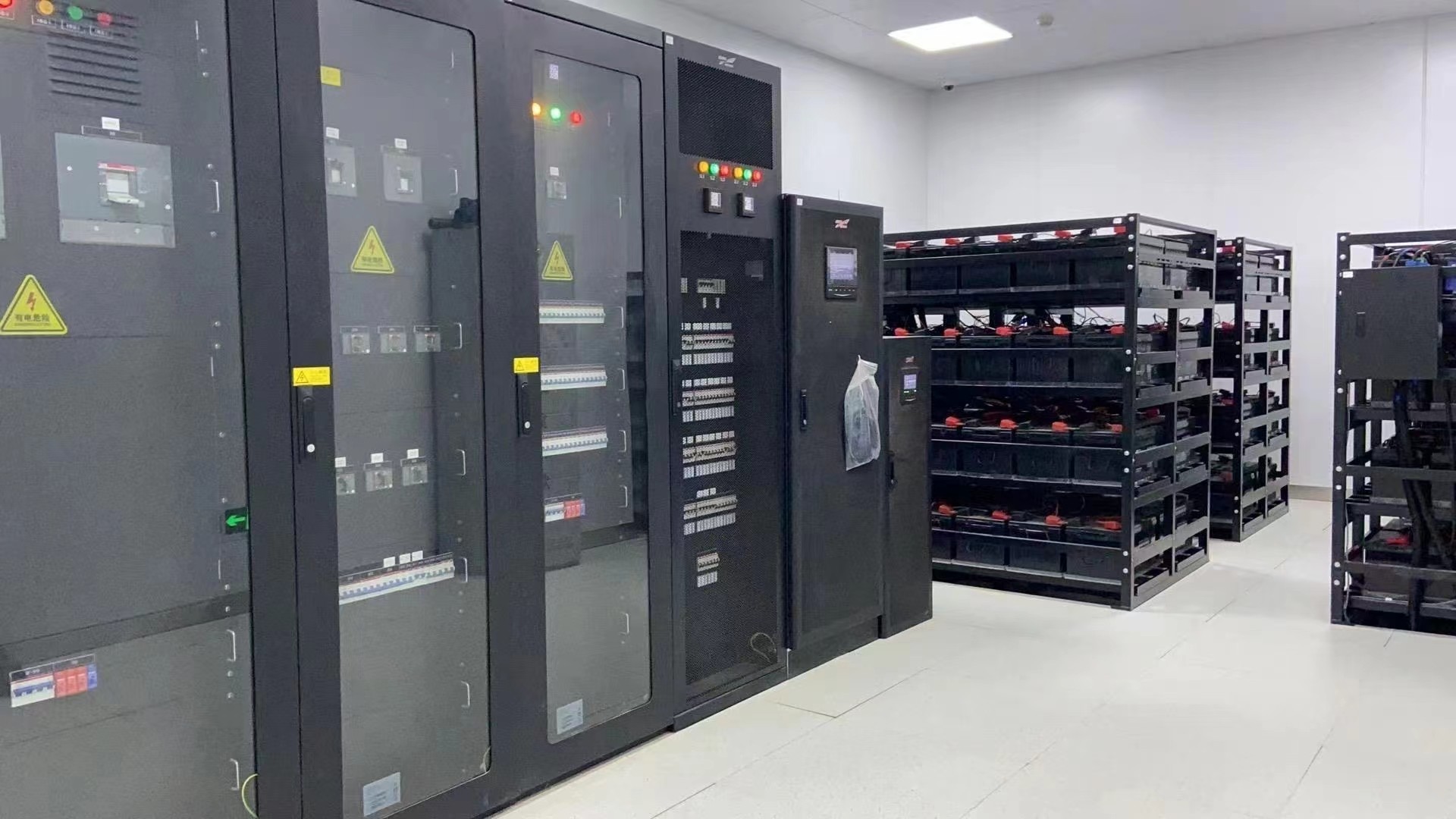

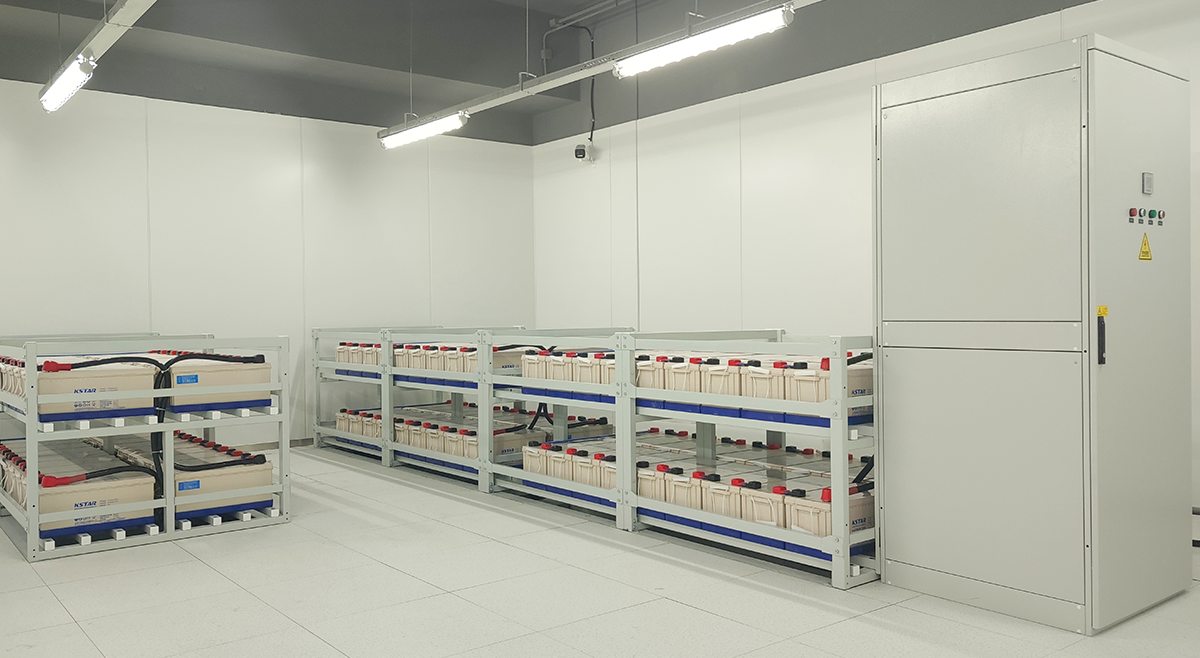

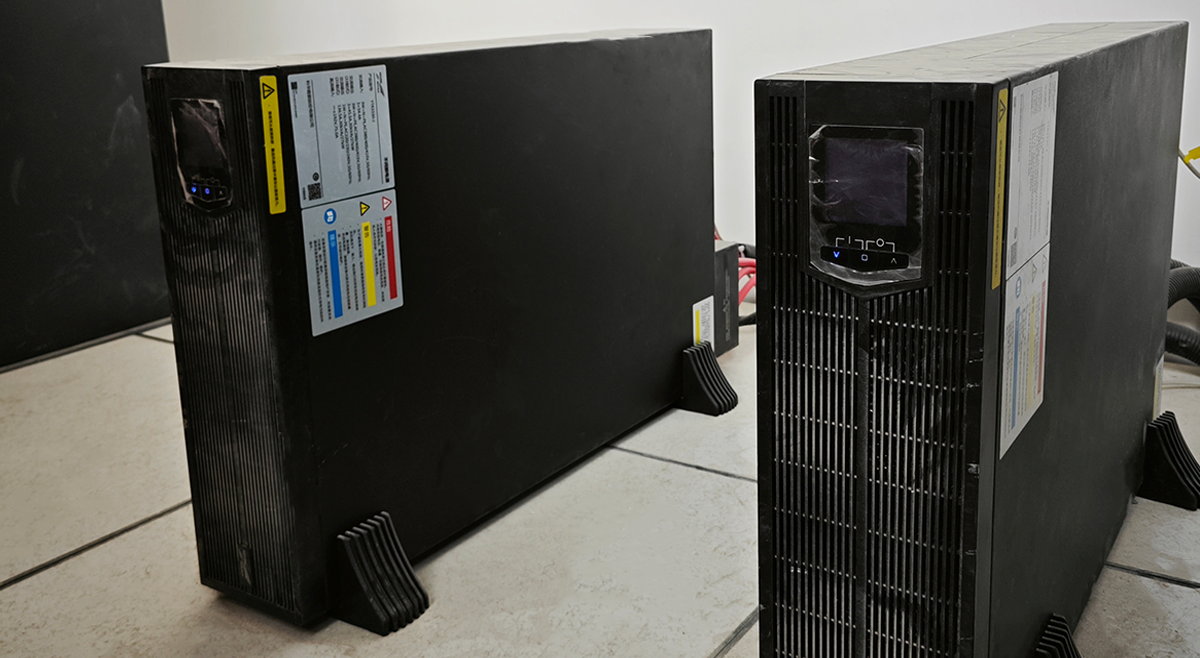

在數據中心的運行過程中，市電突然中斷是一個極具威脅性的狀況。當市電正常供應時，UPS會一邊將市電進行相應處理后為數據中心的各類設備供電，一邊給自身的電池進行充電，時刻準備應對市電可能出現的問題。一旦市電毫無預兆地中斷了，UPS能夠憑借其先進的自動切換機制，在極短的時間內迅速從市電供電模式切換到依靠自身儲存電能的電池供電模式，無縫銜接繼續為數據中心里的服務器、存儲設備、網絡交換設備等關鍵設備持續供電。
市電所提供的電壓往往存在不穩定的情況，而這對于數據中心里那些精密的設備而言，是不容忽視的隱患。這時候，UPS的電壓調節與濾波功能就派上用場了。
首先，在電壓調節方面，UPS能夠?qū)κ须娸斎氲碾妷哼M行實時監測，無論市電電壓是因為用電高峰時段電網負載過大出現電壓下降，形成電壓跌落的情況，還是在一些特殊情況下產生電壓浪涌，又或者出現欠電壓、過電壓等各種偏離正常額定值的現象，UPS內置的穩壓系統都會立即啟動，通過其先進的電子調壓電路等技術手段，對電壓進行精準調節，將輸出給數據中心設備的電壓穩定在合適的范圍之內，確保設備能夠在穩定的電壓環境下正常運行，避免因電壓異常造成硬件提前老化、文件數據丟失以及關鍵部位被破壞等問題。
同時，UPS還具備濾波功能，市電中的電能在傳輸過程中，由于發電設備自身以及電網中各類非線性負載的影響，會產生諧波等干擾因素，使電壓的波形出現失真情況，這些諧波就像是隱藏在暗處的“破壞分子”，會降低發電、輸變電設備的效率，影響數據中心里各種電氣設備正常工作，甚至可能引起局部諧振，放大危害，導致繼電保護和自動裝置誤動作、電氣測量儀表計量不準確等不良后果。而UPS可以憑借自身的濾波裝置，將這些諧波等干擾因素有效地過濾掉，使得輸出的電源波形更加接近純凈的正弦波，為數據中心的設備營造一個優質、干凈的電源環境，保障設備的穩定運行以及數據處理、傳輸?shù)裙ぷ鞯臏蚀_性和高效性。

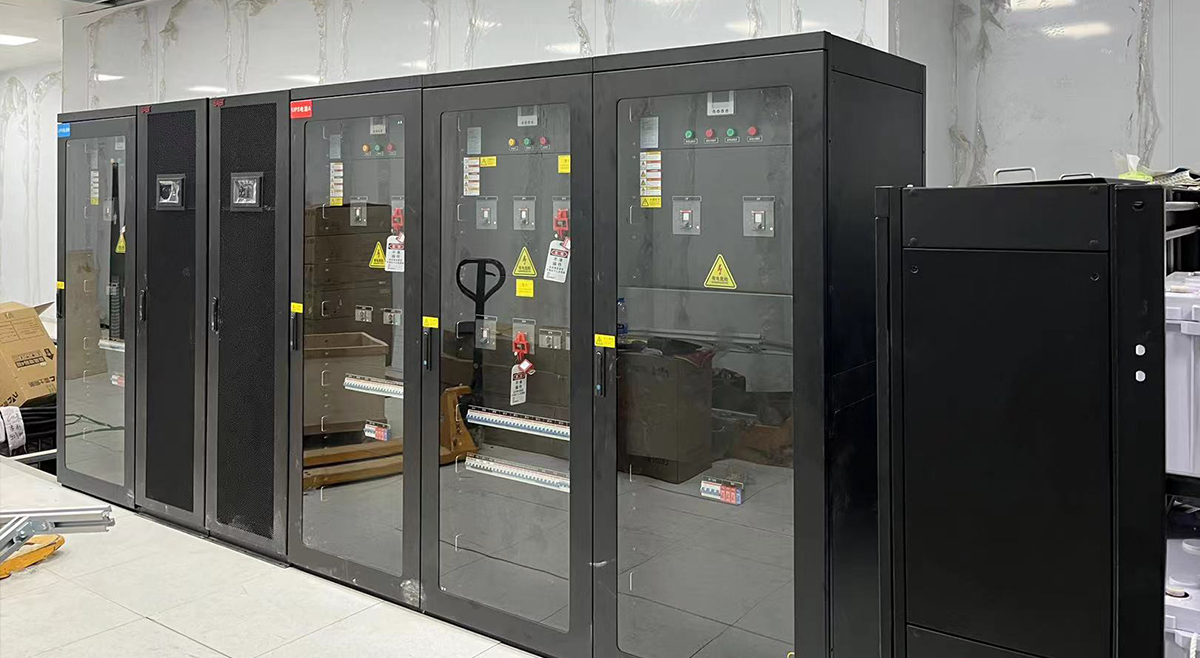

在數據中心的運行中，保障供電連續性是至關重要的。UPS與配電柜搭配使用，能很好地應對市電可能出現的各種問題。當市電正常時，UPS會對市電進行處理后為數據中心設備供電，同時自身電池處于充電備用狀態；而配電柜則負責將電能合理分配到各個需要用電的區域及設備上。
一旦市電出現斷電等故障，UPS能夠迅速切換到電池供電模式，實現無縫銜接，繼續為設備提供電力支持。此時，配電柜的作用就凸顯出來了，它可以保證UPS輸出的電能準確無誤地傳輸?shù)礁鞣掌?、存儲設備以及網絡交換設備等，使得整個數據中心的設備依然能夠維持不間斷運行。就好比一場接力比賽，UPS接過市電中斷的“接力棒”，而配電柜則保障電能在后續傳輸過程中不會“掉棒”，它們相互配合，共同守護數據中心的供電穩定，讓數據的處理、存儲以及傳輸?shù)裙ぷ鞫寄艹掷m(xù)進行，避免因電力中斷造成的數據丟失、業務停滯等嚴重后果。

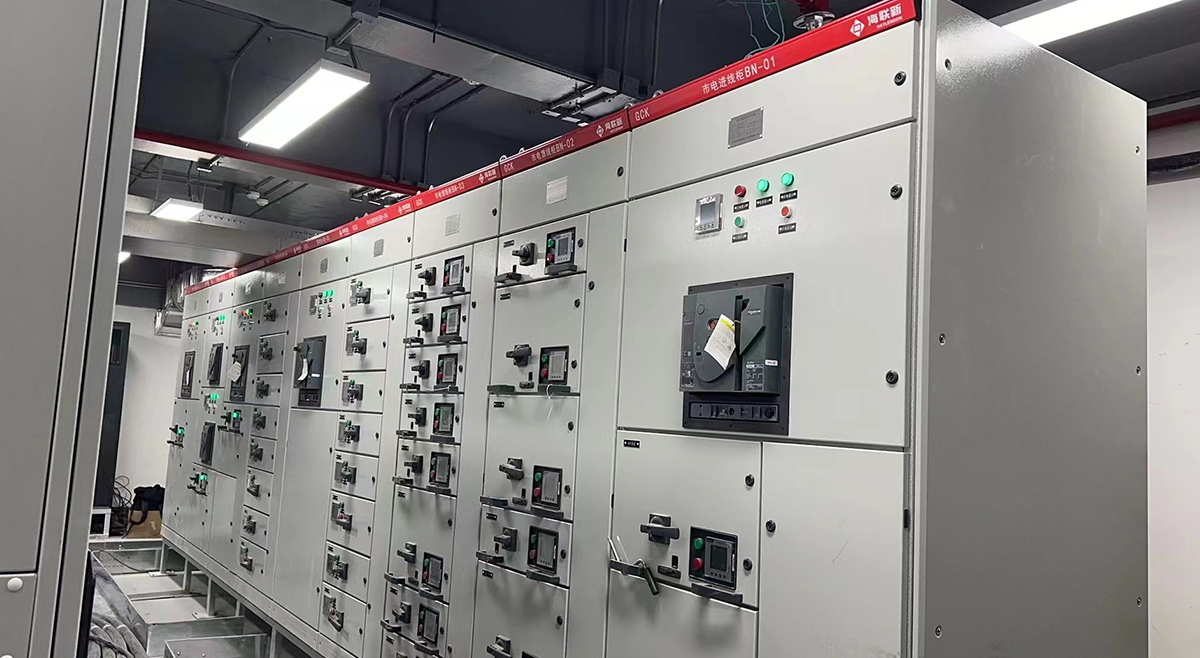

配電柜在數據中心的電力管理方面起著關鍵作用，它可以根據UPS的輸出能力來合理分配負載。不同的設備對電力的需求不同，比如高性能服務器可能需要較大功率的電能供應，而一些輔助設備則功率需求相對較小，配電柜能夠通過合理布局線路以及設置不同規格的開關等元件，將UPS輸出的電能精準地分配到各個對應的設備支路，確保每臺設備都能獲得合適的電量，避免出現部分設備過載、部分設備電力不足的情況。

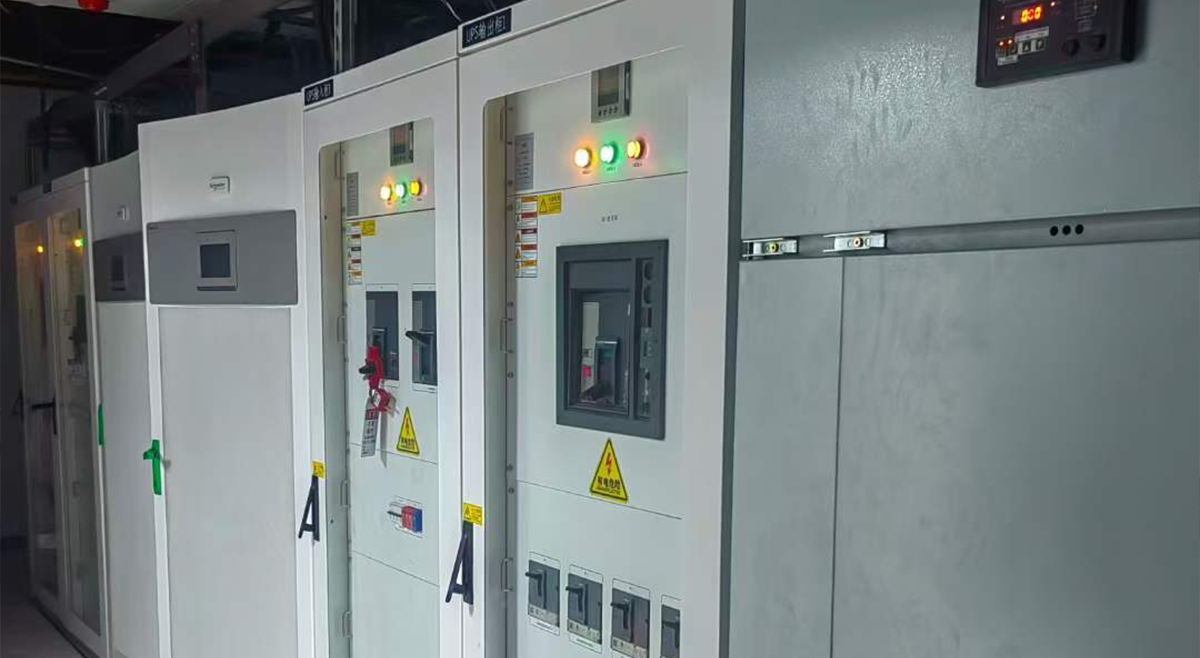

同時，配電柜還具備完善的保護機制，當電路中出現過載、短路等故障，或者電壓出現異常波動時，配電柜中的斷路器等保護裝置能夠迅速響應，及時切斷故障電路，防止故障進一步擴大對設備造成更大的損害。而UPS自身也有著對電壓調節、濾波以及過載保護等功能，它可以對市電或者電池輸出的電能進行優化處理，保障輸出電能的質量。二者相互配合，全方位地保護數據中心的設備和數據安全，就如同為數據中心的供電系統穿上了“雙重鎧甲”，大大降低了因電力問題導致設備損壞、數據丟失的風險。
通過配電柜，運維人員可以集中管控連接UPS的各路電路。配電柜通常有著清晰的線路布局和標識，方便運維人員了解每一條支路對應的設備以及電力供應情況。在進行日常維護、檢修以及根據實際需求對供電系統進行調整時，只需要在配電柜處就可以對相關電路進行操作，例如斷開某條支路進行設備檢修、調整負載分配等，無需對每一臺設備單獨去操作其供電線路，極大地提高了管理效率，降低了維護成本。
而且，如今很多配電柜還具備智能監測功能，能夠?qū)崟r采集并反饋電壓、電流、功率等電力參數信息到監控系統中，運維人員可以借助監控平臺，結合UPS自身的運行狀態監測數據，更加全面地掌握整個供電系統的情況。一旦發現異常，能迅速定位問題所在，及時采取措施進行修復和處理，保障數據中心供電系統的穩定可靠運行，讓整個數據中心的運維管理工作變得更加有條不紊。
某知名互聯網企業，其數據中心規模龐大，承載著數億用戶的信息存儲、各類網絡服務的運算處理等關鍵任務。該數據中心配備了多套大功率的在線式UPS，并搭配了智能化的配電柜。
在日常運行中，市電偶爾會因周邊區域電網升級改造出現短暫斷電情況。每當此時，UPS立即無縫切換至電池供電模式，持續穩定地輸出純凈電能，而配電柜憑借其精準的電能分配功能，將UPS輸出的電能準確無誤地傳送到各個服務器機柜、存儲設備區以及網絡交換設備區等，確保所有設備都能不間斷運行。例如，在一次長達30分鐘的市電斷電過程中，整個數據中心的核心業務，如用戶實時數據處理、在線視頻播放服務等，絲毫未受到影響，沒有出現數據丟失或者服務中斷的現象，完美保障了數據中心的可靠性，也為廣大用戶提供了流暢的使用體驗。
同時，配電柜的智能監測功能實時將各支路的電壓、電流等參數反饋給運維團隊，運維人員可以結合UPS的運行狀態，提前做好市電恢復后的切換準備以及后續的設備檢查等工作，使得整個供電系統的維護和管理十分高效。
對于金融行業而言，數據的安全性和業務的連續性至關重要。這家中型金融機構的數據中心選用了在線互動式UPS與配電柜相搭配的方案。
在日常運營中，市電電壓會因周邊用電高峰等因素出現波動，在線互動式UPS發揮了良好的電壓調節與濾波功能，對市電進行優化后再輸出電能。配電柜則根據不同業務區域設備的功率需求，合理分配電能，像交易服務器所在區域，配電柜為其分配了足額且穩定的電量，保障交易業務能實時、準確地進行。
有一次，因附近一處電力設施突發故障，市電出現了較為嚴重的電壓浪涌，UPS及時對電壓進行了調節，并通過配電柜將穩定的電能輸送至各設備，有效避免了設備因電壓異常受損，讓諸如網上銀行轉賬、理財交易等重要金融服務得以持續開展，沒有出現任何因電力問題導致的交易卡頓或者數據錯誤情況，充分彰顯了UPS與配電柜搭配使用在保障數據中心穩定運行方面的良好效果。

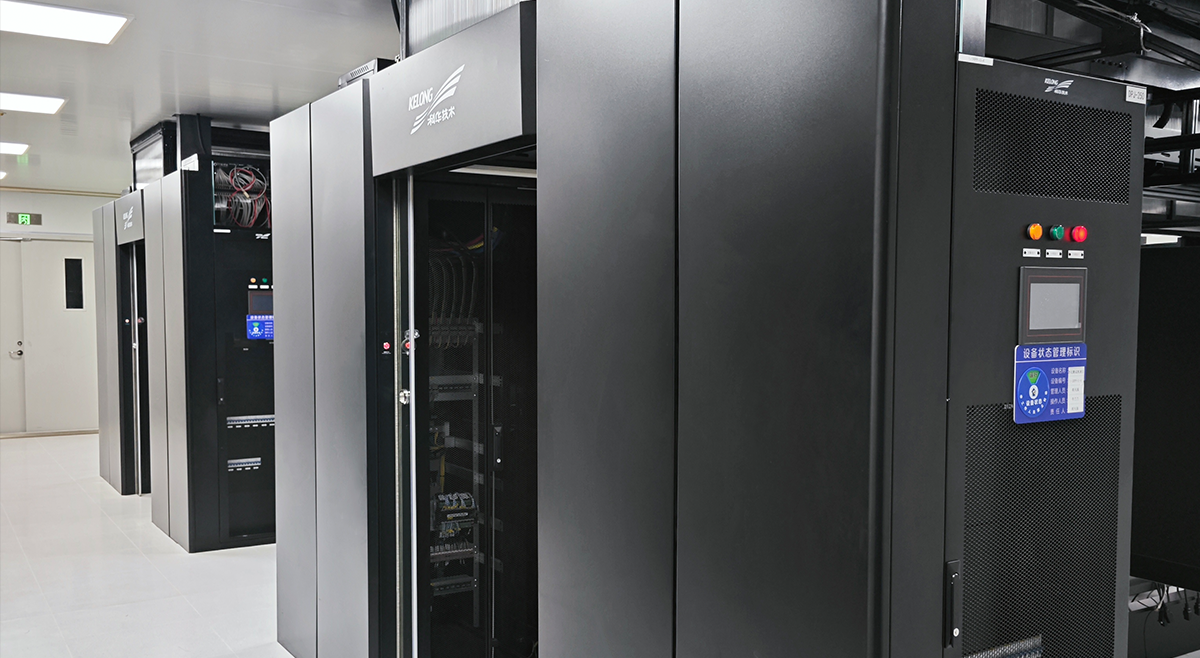

對于大型數據中心，設備眾多且對供電連續性和電能質量要求極高，通常建議選擇大功率、高性能的在線式UPS，搭配具備大容量、多支路且智能化程度高的配電柜，這樣才能滿足海量設備的用電需求，同時方便對復雜的供電線路進行精準管理和監控。例如，像那些服務全球用戶的超大型互聯網企業的數據中心，要保障數以萬計的服務器等設備穩定運行，就必須采用這種高標準的搭配組合。
而中型數據中心，可根據實際業務對電力的敏感程度，選擇在線互動式UPS或者性能稍好的離線式UPS，配電柜則要能滿足分區合理、負載分配靈活的要求，確保能應對不同區域、不同功率設備的供電需求，像中型企業的數據中心或者學校的機房等場景適用此類搭配。
小型數據中心，由于設備相對較少、功率需求不大，從成本角度考慮，離線式UPS搭配功能相對基礎但實用的配電柜即可，能保障基本的斷電保護和電能分配功能，滿足如小型電商企業、小型辦公場所機房等的用電需求。
在選擇UPS和配電柜搭配時，要對數據中心內所有設備的功率進行詳細統計和分析。比如，服務器如果是高性能、高功率的型號，就需要UPS有足夠的輸出功率來支撐，配電柜也要有相應的支路能承載大電流，確保電能穩定輸送到這些高功率設備上；對于功率較小的輔助設備，配電柜可以設置不同規格的支路進行合理分配，避免大馬拉小車或者小馬拉大車的情況出現，保障整體供電系統的高效與安全。
數據中心通常會隨著業務發展進行設備擴充和升級，所以在選擇UPS與配電柜搭配時，要預留一定的擴展空間。例如，配電柜的支路數量、容量要考慮到未來新增服務器、存儲設備等的用電接入；UPS的功率也要具備一定的冗余，方便后續增加負載時仍能穩定供電，避免因業務拓展而頻繁更換設備，增加成本和影響數據中心的正常運行。
