探秘杭州某監獄數據中心：海聯新配電柜賦能UPS機房配電升級！
在當今數字化時代，監獄的信息化管理水平不斷提升，數據中心作為監獄信息系統的核心樞紐，其重要性不言而喻。它承載著安防監控、人員管理、數據存儲等關鍵業務，任何一次電力中斷都可能導致監控盲區、數據丟失，甚至危及監獄的安全穩定。
為了確保萬無一失，監獄數據中心對配電系統的可靠性、穩定性提出了近乎苛刻的要求。這不僅關乎日常管理的順暢進行，更與緊急情況下的應對能力緊密相連。一旦出現電力故障，后果不堪設想，因此，打造一個堅如磐石的配電系統成為當務之急。
面對如此高難度的挑戰，深圳市海聯新電子科技有限公司憑借其在數據中心供配電領域的深厚技術積累和豐富實踐經驗，給出了一套定制化的解決方案。為該監獄數據中心新設的 UPS 機房配電項目提供了 29 臺 ATS 切換柜、3 臺 UPS 配電柜、2 臺旁路隔離開關箱，共計 34 臺配電柜，它們?nèi)缤瑘詫嵉男l(wèi)士，守護著電力的穩定供應。
29 臺 ATS 切換柜猶如精密的指揮官，能夠在市電與備用電源之間實現無縫、快速切換，確保電力供應的連續性。一旦市電出現波動或故障，ATS 切換柜將在瞬間啟動，將負載切換至備用電源，整個過程迅速且平穩，避免了電力中斷對數據中心設備造成的沖擊。
3 臺 UPS 配電柜則是電力穩定的核心保障，它們?yōu)殛P(guān)鍵設備提供純凈、不間斷的電力。在市電正常時，UPS 配電柜對市電進行穩壓、濾波等處理，確保設備接收到高質量的電源；當市電中斷時，UPS 立即啟動，依靠內置的電池組放電，為設備持續供電，為數據中心爭取寶貴的應急處理時間。

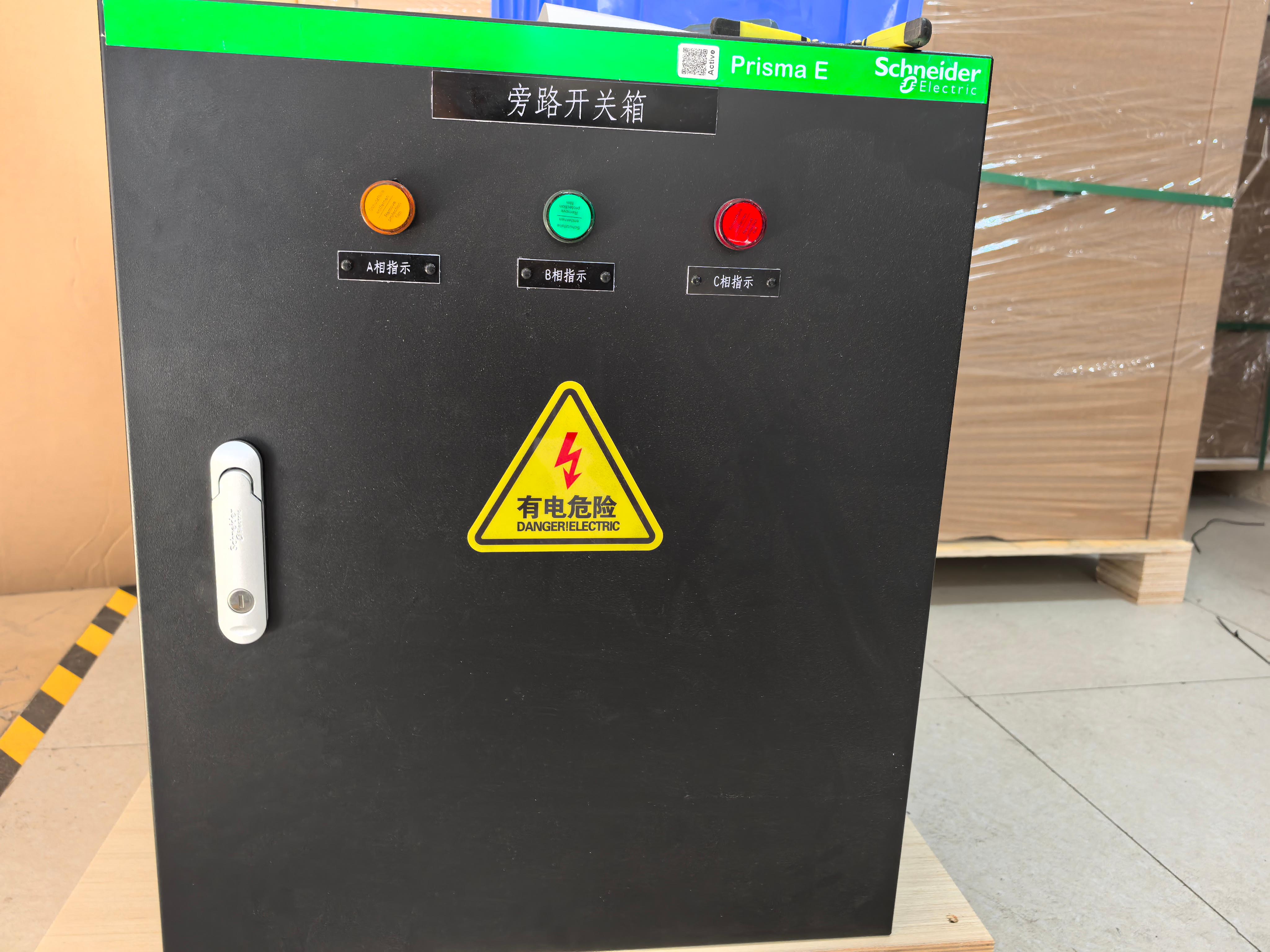

2 臺旁路隔離開關箱作為備用保障措施，進一步提升了系統的可靠性。在需要對 UPS 或其他設備進行維護、檢修時，旁路隔離開關箱可將負載安全地切換至旁路供電，既不影響設備的正常運行，又保障了維護人員的操作安全。
這 34 臺配電柜相互協作、互為補充，共同構建起了一個堅不可摧的配電核心，全方位滿足了監獄數據中心對電力可靠性的嚴苛要求。
NSX400N 系列塑殼斷路器：中流砥柱保安全
在這一配電系統中，施耐德 NSX400N 系列塑殼斷路器擔當著至關重要的角色，宛如一位堅毅的中流砥柱。它擁有 400A 的額定電流，能夠承載較大的負荷電流，確保電力的順暢傳輸。高達 65kA 的短路分斷能力，使其在面對突發短路故障時，能迅速切斷電路，如同在千鈞一發之際力挽狂瀾，有效避免故障電流對設備造成的毀滅性沖擊。
不僅如此，該系列斷路器還具備過載、短路、接地故障等多重保護功能，全方位守護電路安全。當電路出現過載，電流長時間超過額定值時，它能精準感知并及時動作，防止線路過熱引發火災；一旦短路故障發生，瞬間飆升的電流會觸發其快速分斷，將危險扼殺在搖籃；而在接地故障出現時，剩余電流保護功能立即啟動，保障人員免受漏電威脅。憑借這些強大功能，NSX400N 系列塑殼斷路器為監獄配電系統筑牢了堅實的安全防線。
iC65N 小型斷路器：精細守護每一路
iC65N 小型斷路器則專注于終端配電的精細守護，如同一位貼心的 “管家”。它適用于額定電流至 63A 及以下的電路，涵蓋了照明、插座等眾多分支回路。不同的額定電流、極數以及脫扣特性，使其能夠根據實際需求靈活配置，精準適配各種用電場景。
例如，在照明回路中，可選用額定電流較小、脫扣特性合適的 iC65N 斷路器，既能保證燈具正常供電，又能在電流異常時迅速切斷，防止因燈具故障引發線路問題；對于插座回路，考慮到可能接入各類電器，選擇具有相應過載、短路保護能力的型號，有效避免因電器過載、短路導致的安全事故。它的存在，為監獄內每一個用電終端提供了可靠的保護，讓人員與設備的用電安全無后顧之憂。

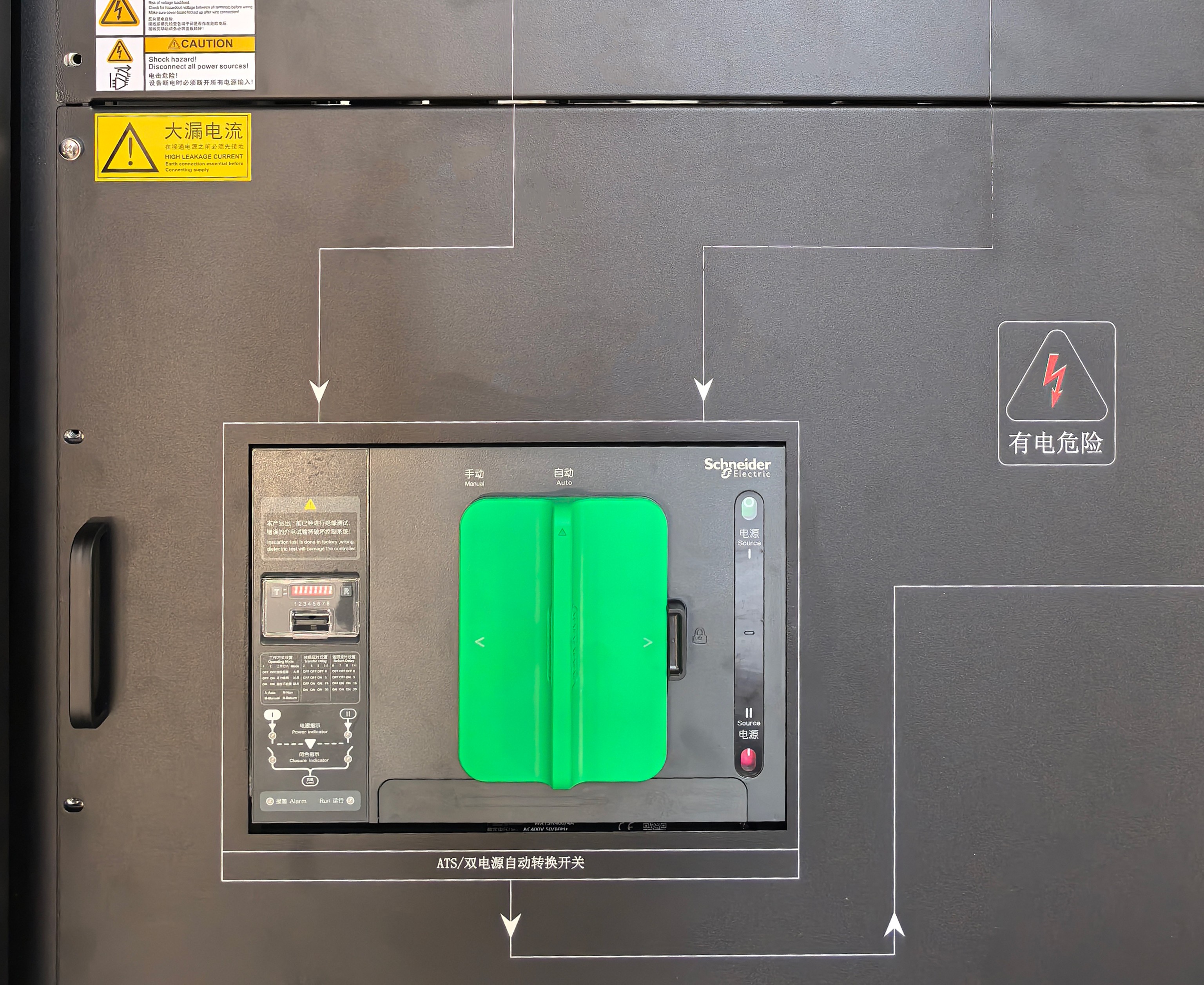

WATSN 系列 ATS 雙電源：無縫切換不間斷
WATSN 系列 ATS 雙電源轉換開關無疑是保障電力連續性的關鍵利器，猶如一位敏捷的 “電力衛士”。在監獄數據中心，電力供應不容有絲毫中斷，一旦市電出現故障，它能在瞬間啟動，快速、可靠地將負載切換至備用電源，確保關鍵系統持續運行。
其具備自投自復、自投不自復、互為備用等多種工作模式，可根據監獄的實際用電需求靈活設定，滿足不同場景下的供電要求。例如，在一些對供電連續性要求極高的安防監控系統中，可設置為自投自復模式，當市電恢復正常后，自動切換回市電供電，同時對備用電源進行充電，時刻準備應對下一次可能的斷電；而在某些特定設備上，根據其運行特性，選擇自投不自復或互為備用模式，優化電力供應策略。
此外，機電聯鎖與報警功能更是為其可靠性加碼。機電聯鎖確保了兩路電源不會同時接通，避免電源沖突對設備造成損壞；當出現切換異常、電源故障等情況時，報警功能及時發出警示，讓運維人員能夠迅速響應，及時排查解決問題，為監獄電力供應的穩定可靠保駕護航。
為了讓運維人員能夠?qū)崟r掌握配電系統的運行狀態，項目中配備了精密監控儀表，它們?nèi)缤悄?“管家”，全方位守護著電力系統的穩定運行。
這些精密監控儀表具備強大的監測功能，能夠?qū)崟r、精準地采集三相電壓、電流、功率因數、有功功率、無功功率等電參量，如同為系統安裝了 “神經末梢”，任何細微的電力波動都逃不過它們的 “眼睛”。同時，對 ATS 切換柜、斷路器等開關的狀態進行實時監測，即時反饋其開合情況，讓運維人員對系統的通斷狀態一目了然。不僅如此，還能對機房內的溫度、濕度等環境參數進行監測，確保設備運行在適宜的環境條件下，避免因環境因素引發的設備故障。
一旦監測到數據異常，如電壓驟降、電流過載、溫度過高等，監控儀表立即啟動聲光告警功能。現場發出響亮的警報聲與閃爍的警示燈，第一時間提醒運維人員故障發生，讓其迅速響應。與此同時，通過短信、郵件等方式將告警信息發送至相關人員手機，確保即使運維人員不在現場，也能及時知曉故障情況，為快速處理贏得寶貴時間。
歷史數據記錄與查詢功能更是為運維管理提供了有力支持。儀表可長時間存儲運行數據，形成詳細的歷史數據檔案。運維人員可根據時間、設備等條件進行查詢，深入分析系統過去的運行狀況，如某時段的電力負荷趨勢、設備頻繁告警時段的參數變化等，從中發現潛在問題，總結經驗，為優化系統運行、制定預防性維護計劃提供科學依據，實現從被動運維向主動運維的轉變。
可靠性飆升：穩定運行有保障
在這套精心打造的配電系統中，各個組件緊密協作，為監獄數據中心的穩定運行提供了堅如磐石的保障。
當市電出現波動或故障時，ATS 切換柜迅速響應，在極短的時間內完成電源切換，確保關鍵設備不受電力中斷的影響。與此同時，UPS 配電柜立即啟動，憑借其內置的高性能電池組，為設備持續供電，為數據中心爭取寶貴的應急處理時間。這種無縫銜接的配合機制，有效避免了因電力問題導致的數據丟失、系統崩潰等風險，讓監獄的安防監控、人員管理等關鍵業務得以持續、穩定運行。
施耐德 NSX400N 系列塑殼斷路器和 iC65N 小型斷路器則如同忠誠的衛士，時刻守護著電路安全。它們憑借卓越的短路分斷能力和多重保護功能，在電路出現過載、短路、接地故障等異常情況時，迅速切斷故障電路，防止故障擴大，確保整個配電系統的安全穩定，為監獄的安全管理筑牢了堅實的電力基石。
管理升級：運維輕松又高效
除了可靠性的顯著提升，該配電項目還為運維管理帶來了革命性的變化，讓運維工作變得更加輕松、高效。
精密監控儀表的配備，讓運維人員擁有了 “千里眼” 和 “順風耳”，能夠?qū)崟r、全面地掌握配電系統的運行狀態。通過可視化的監控界面，運維人員可以直觀地了解電壓、電流、功率等電參量的實時數據，以及 ATS 切換柜、斷路器等設備的開關狀態，仿佛將整個配電系統盡收眼底。一旦出現異常，聲光告警功能立即啟動，讓運維人員能夠迅速定位故障點，及時采取措施進行處理，大大縮短了故障排查與修復的時間。
遠程操作與控制功能更是打破了時間和空間的限制，運維人員無需親臨現場，即可通過網絡對配電系統進行遠程監控、操作。無論是調整斷路器的參數，還是切換 ATS 的工作模式，都能輕松完成，極大地提高了運維效率，降低了運維成本。
此外，系統積累的大量運行數據還能為運維管理提供有力支持。通過對歷史數據的分析，運維人員可以深入了解配電系統的運行規律，預測潛在故障風險，提前制定維護計劃，實現從被動運維向主動運維的轉變，進一步提升監獄數據中心配電系統的可靠性和穩定性。
海聯新與施耐德電氣：攜手共創
除了可靠性的顯著提升，該配電項目還為運維管理帶來了革命性的變化，讓運維工作變得更加輕松、高效。
精密監控儀表的配備，讓運維人員擁有了 “千里眼” 和 “順風耳”，能夠?qū)崟r、全面地掌握配電系統的運行狀態。通過可視化的監控界面，運維人員可以直觀地了解電壓、電流、功率等電參量的實時數據，以及 ATS 切換柜、斷路器等設備的開關狀態，仿佛將整個配電系統盡收眼底。一旦出現異常，聲光告警功能立即啟動，讓運維人員能夠迅速定位故障點，及時采取措施進行處理，大大縮短了故障排查與修復的時間。
遠程操作與控制功能更是打破了時間和空間的限制，運維人員無需親臨現場，即可通過網絡對配電系統進行遠程監控、操作。無論是調整斷路器的參數，還是切換 ATS 的工作模式，都能輕松完成，極大地提高了運維效率，降低了運維成本。
此外，系統積累的大量運行數據還能為運維管理提供有力支持。通過對歷史數據的分析，運維人員可以深入了解配電系統的運行規律，預測潛在故障風險，提前制定維護計劃，實現從被動運維向主動運維的轉變，進一步提升監獄數據中心配電系統的可靠性和穩定性。
